⚡ תחנת כוח – איך הופכים תנועה לחשמל?
מערך מדעי משוכתב ומורחב
1. האם אפשר להדליק נורה בלי סוללה?
דמיינו שאתם נמצאים במקום שאין בו שקע חשמל, סוללות או מקור אנרגיה חשמלי זמין.
לפניכם נורת LED קטנה, ואתם רוצים להדליק אותה.
איך תעשו זאת?
האם אפשר להשתמש בכוח השרירים שלנו כדי לייצר חשמל?
התשובה היא כן!
באמצעות מכשיר מיוחד שנקרא גנרטור, אפשר להפוך אנרגיית תנועה לאנרגיה חשמלית.
זה בדיוק מה שנעשה בתחנת הכוח שנבנה.

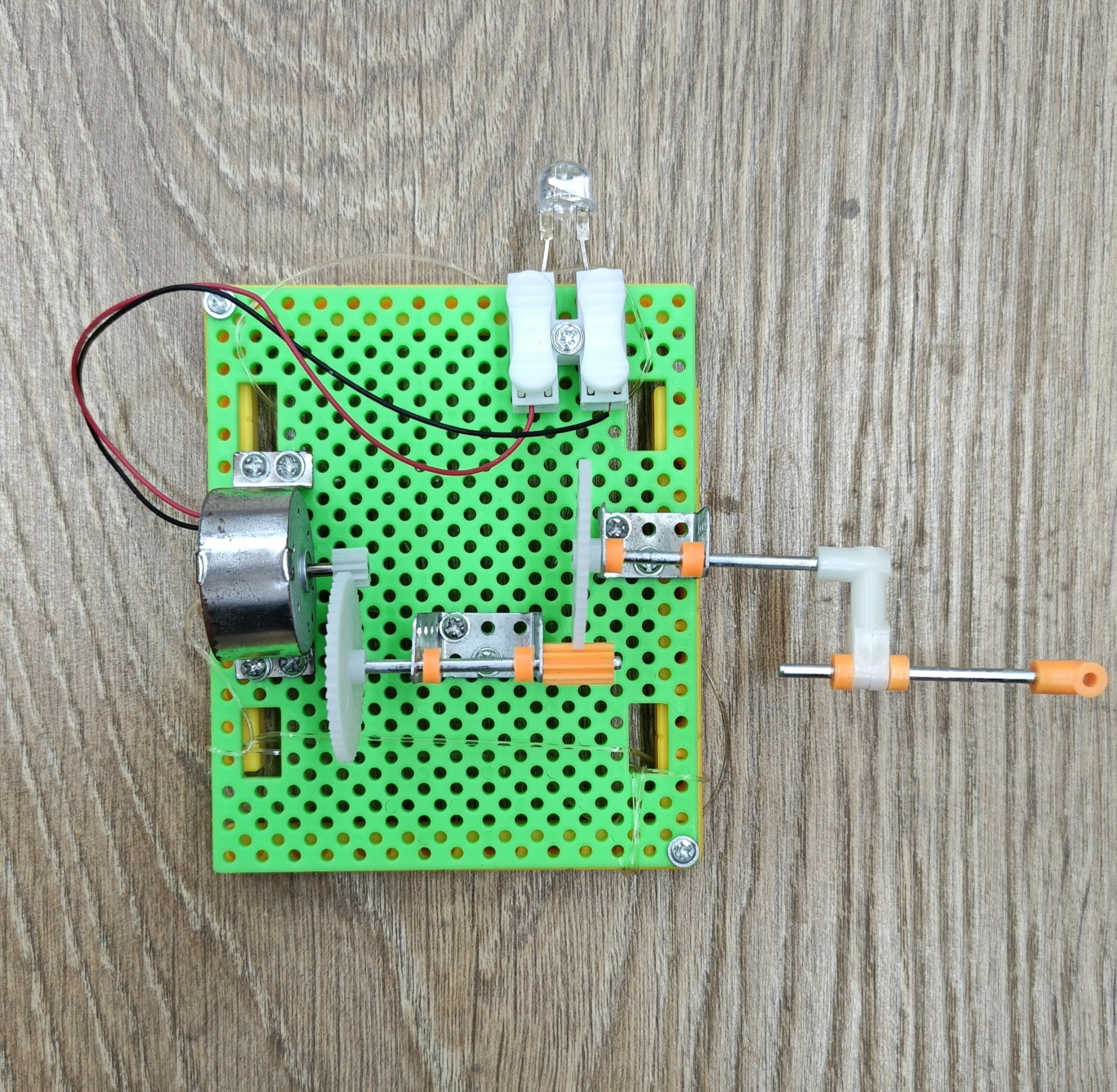

נסובב ידית, נפעיל מערכת גלגלי שיניים ונגרום לדינמו לייצר חשמל שידליק נורת LED.
אבל איך סיבוב פשוט הופך לחשמל?
כדי להבין זאת נצטרך להכיר את אחד הגילויים החשובים בהיסטוריה של המדע.
2. מהי אנרגיה חשמלית?
אנרגיה חשמלית היא אנרגיה הקשורה לתופעות חשמליות, כגון תנועה של מטענים חשמליים.
אנחנו משתמשים בחשמל כמעט בכל תחומי החיים.
-
נורות הופכות אנרגיה חשמלית לאור ולחום.
-
מאווררים הופכים אנרגיה חשמלית לתנועה.
-
רמקולים משתמשים באנרגיה חשמלית כדי ליצור קול.
-
מחשבים וטלפונים משתמשים באנרגיה חשמלית להפעלת המעגלים שלהם.
אבל מאיפה מגיעה האנרגיה החשמלית?
במקרים רבים היא נוצרת בתחנות כוח באמצעות גנרטורים.
חשוב להבין: אנרגיה אינה נוצרת יש מאין.
בתחנת כוח אנחנו ממירים אנרגיה מצורה אחת לאחרת.
למשל, בתחנת כוח הידרואלקטרית אנרגיית התנועה של מים משמשת לסיבוב טורבינה המחוברת לגנרטור.
בתחנת הכוח הקטנה שלנו נשתמש באנרגיית התנועה שמספקת היד.
3. מה הקשר בין חשמל למגנטיות?
כדי להבין כיצד גנרטור פועל, נכיר שני מרכיבים חשובים.
מגנט
מגנט יוצר סביבו שדה מגנטי.
השדה המגנטי הוא שדה פיזיקלי שיכול להשפיע על חומרים מגנטיים ועל מטענים חשמליים בתנועה.
סליל נחושת
סליל הוא חוט חשמלי המלופף פעמים רבות בצורת לולאות.
במכשירים חשמליים רבים משתמשים בחוט נחושת המצופה בשכבת בידוד דקה, כדי שהליפופים לא יקצרו זה את זה.
נחושת היא חומר שמוליך חשמל היטב.
אבל הנה השאלה המעניינת:
מה יקרה אם נזיז מגנט ליד סליל נחושת?
בתנאים מתאימים נוכל לייצר מתח חשמלי!
התופעה הזאת נקראת השראה אלקטרומגנטית.

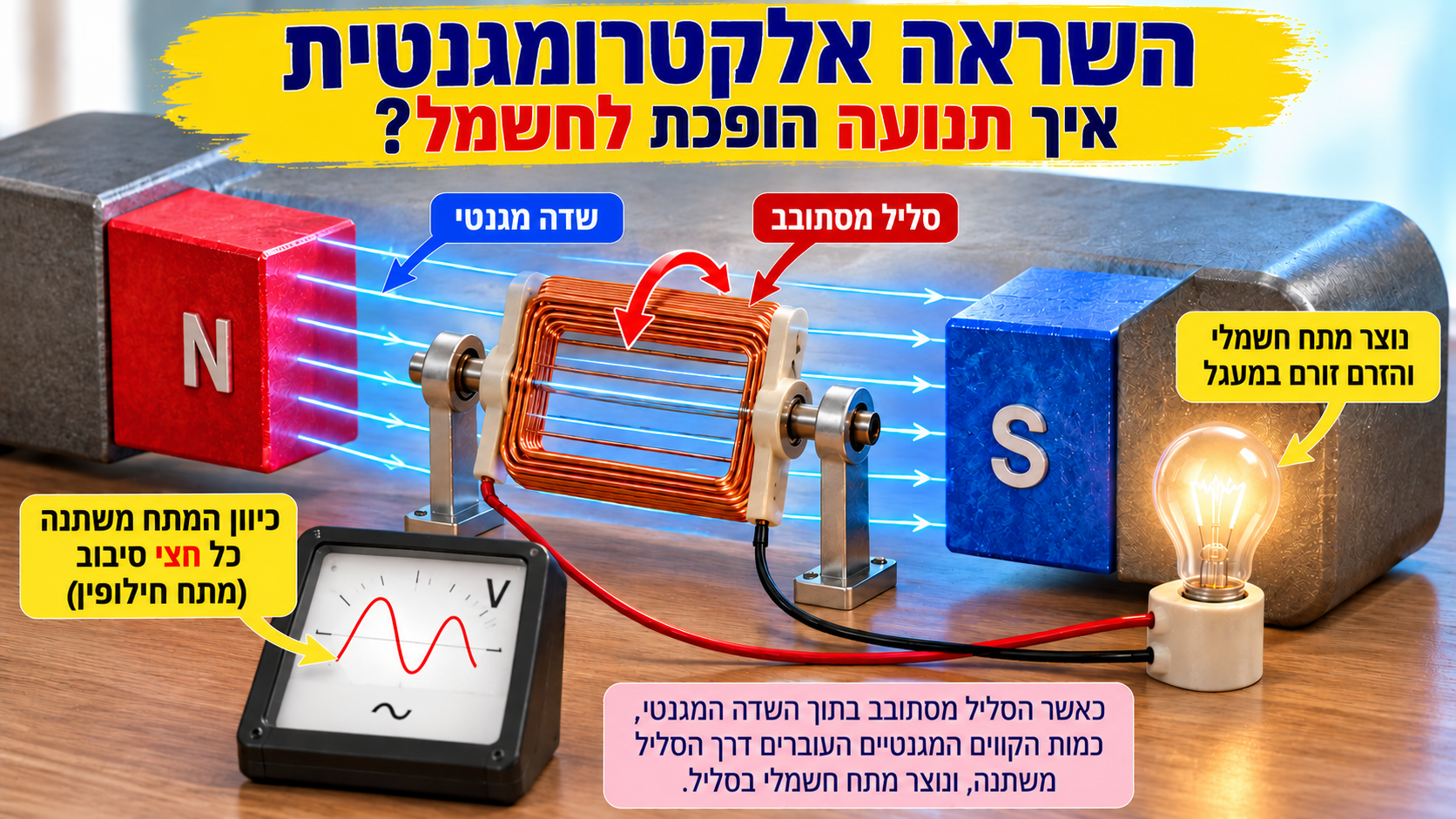

4. השראה אלקטרומגנטית – איך תנועה הופכת לחשמל?
בשנת 1831 גילה המדען מייקל פאראדיי שאפשר ליצור מתח חשמלי באמצעות שינוי בשדה המגנטי העובר דרך מעגל מוליך.
הגילוי הזה שינה את העולם!
כדי להבין אותו, נדמיין סליל נחושת המחובר למכשיר מדידה.
ליד הסליל נמצא מגנט.
מצב ראשון – המגנט אינו זז
כאשר המגנט והסליל אינם זזים זה ביחס לזה והשדה המגנטי דרך הסליל אינו משתנה, לא נוצר מתח מושרה כתוצאה מהמצב הזה.
מצב שני – מקרבים את המגנט לסליל
כאשר המגנט מתקרב, השטף המגנטי דרך הסליל משתנה.
השינוי יוצר מתח חשמלי מושרה בסליל.
אם נחבר את הסליל למעגל חשמלי סגור, יכול לזרום בו זרם.
מצב שלישי – מרחיקים את המגנט
גם עכשיו השטף המגנטי משתנה ונוצר מתח מושרה.
אבל כיוון המתח המושרה יהיה הפוך לזה שהתקבל בעת ההתקרבות, בהנחה שהתנועה והתנאים מתאימים.
המסקנה המדעית
שינוי בשטף המגנטי דרך סליל מוליך יכול ליצור בו מתח חשמלי.
וזה העיקרון המדעי המרכזי שעליו מבוססת פעולתו של הגנרטור!
5. האם חייבים להזיז את המגנט?
לא בהכרח!
עד עכשיו תיארנו מצב שבו המגנט זז והסליל נשאר במקומו.
אבל אפשר גם להפוך את התפקידים.
נחזיק מגנט במקומו ונסובב סליל נחושת בתוך השדה המגנטי.
כאשר הסליל מסתובב, הזווית שלו ביחס לשדה המגנטי משתנה.
כתוצאה מכך משתנה השטף המגנטי העובר דרך הסליל.
השינוי הזה יוצר מתח חשמלי מושרה.
זוהי אחת הדרכים שבהן גנרטורים מייצרים חשמל.
חשוב לדעת שלא בכל גנרטור דווקא הסליל מסתובב. קיימים גנרטורים שבהם המגנט מסתובב והסלילים נשארים קבועים.
העיקרון המשותף הוא שינוי בשטף המגנטי דרך הסלילים.
שאלת חשיבה
אם נוכל לסובב את הסליל במהירות גדולה יותר, האם נצליח לייצר מתח חשמלי גדול יותר?
בגנרטור פשוט, כאשר שאר התנאים נשארים זהים, הגדלת מהירות הסיבוב מגדילה בדרך כלל את המתח המושרה.
וזה מוביל אותנו למרכיב חשוב בתחנת הכוח שלנו.
גלגלי השיניים!
6. גלגלי שיניים – איך מסובבים משהו מהר יותר?
גלגלי שיניים הם גלגלים בעלי שיניים המשתלבות זו בזו.
כאשר גלגל שיניים אחד מסתובב, הוא יכול לגרום לגלגל שיניים אחר להסתובב.
כך אפשר להעביר תנועה סיבובית בין חלקים שונים במכונה.
אבל גלגלי שיניים יכולים לעשות משהו נוסף:
הם מאפשרים לשנות את מהירות הסיבוב.
דמיינו שני גלגלי שיניים מחוברים.
הראשון גדול, ובו 30 שיניים.
השני קטן, ובו 10 שיניים.
מה יקרה אם נסובב את הגלגל הגדול סיבוב אחד?
הגלגל הקטן יצטרך להסתובב שלושה סיבובים!
מדוע?
כי בכל סיבוב מלא של הגלגל הגדול עוברות בנקודת המגע 30 שיניים.
כדי להעביר אותו מספר שיניים, הגלגל הקטן צריך להסתובב שלוש פעמים.
מה למדנו?
כאשר גלגל שיניים גדול מניע גלגל שיניים קטן, אפשר לקבל מהירות סיבוב גבוהה יותר.
היחס בין מספר השיניים נקרא יחס התמסורת.
בדוגמה שלנו יחס הגברת המהירות הוא 1:3.
כלומר, כל סיבוב אחד של הגלגל הגדול יגרום לשלושה סיבובים של הגלגל הקטן.
חשוב: גלגלי השיניים אינם יוצרים אנרגיה נוספת. הגדלת מהירות הסיבוב באה על חשבון המומנט הזמין, ובמערכת אמיתית יש גם הפסדי אנרגיה בשל חיכוך.
7. איך גלגלי השיניים עוזרים לתחנת הכוח?
כעת נחזור לדגם שלנו.
אנחנו מסובבים את הידית באמצעות היד.
אבל מהירות הסיבוב של היד אינה תמיד גבוהה מספיק להפעלת הגנרטור ביעילות.
לכן משתמשים במערכת של גלגלי שיניים.
המערכת מעבירה את התנועה מהידית אל הציר שמפעיל את הדינמו.
כאשר יחס התמסורת מתאים, הסיבוב האיטי יחסית של הידית הופך לסיבוב מהיר יותר של ציר הדינמו.
לדוגמה:
אם נסובב את הידית פעמיים בשנייה, ומערכת גלגלי השיניים מגבירה את המהירות פי שלושה, ציר היציאה יסתובב שש פעמים בשנייה.
כך אפשר להגיע למהירות סיבוב גבוהה יותר בלי שנצטרך לסובב את הידית בעצמנו במהירות עצומה.
אבל יש כאן מחיר!
כדי להגדיל את מהירות הסיבוב, אנחנו מוותרים על חלק מהמומנט.
לכן ייתכן שנצטרך להפעיל כוח גדול יותר על הידית כדי להתגבר על ההתנגדות שמפעיל הגנרטור.
המסקנה: גלגלי השיניים מאפשרים לנו להתאים את מהירות הסיבוב לצרכים של הדינמו.

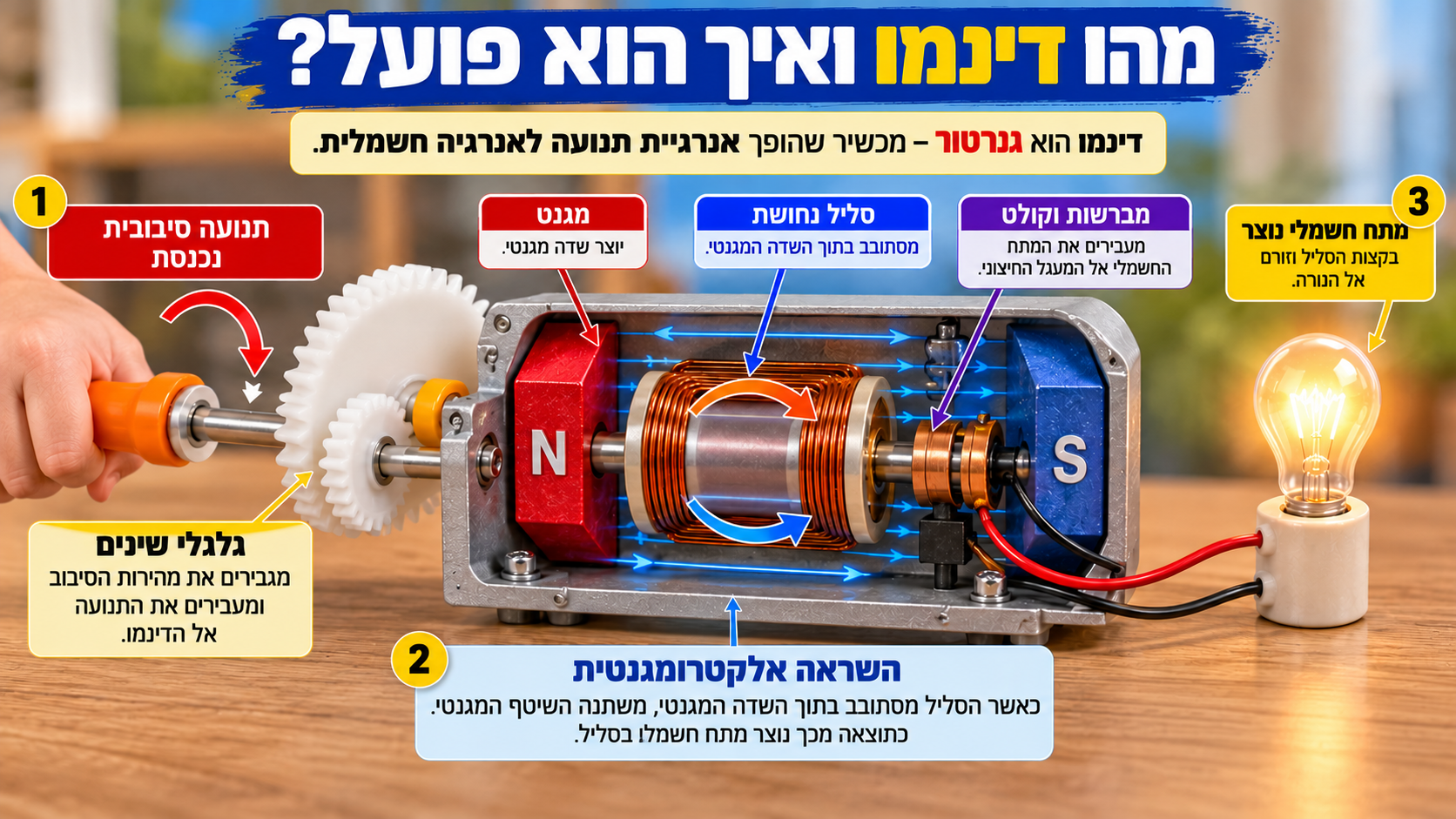

8. מהו דינמו ואיך הוא פועל?
דינמו הוא סוג של גנרטור – מכשיר שהופך אנרגיה מכנית לאנרגיה חשמלית.
במכשירים קטנים אפשר להשתמש גם במנוע חשמלי מתאים בתור גנרטור.
כדי להבין כיצד דינמו פועל, נכיר את חלקיו המרכזיים.
מגנט: יוצר את השדה המגנטי.
סלילי נחושת: מוליכים שבהם נוצר מתח חשמלי מושרה.
ציר סיבוב: מאפשר לסובב את אחד מחלקי המנגנון.
חיבורים חשמליים: מעבירים את האנרגיה החשמלית שנוצרה אל המעגל החיצוני.
כיצד הדינמו מייצר חשמל?
כאשר אנחנו מסובבים את הציר, נוצרת תנועה יחסית בין השדה המגנטי לסלילים.
התנועה גורמת לשינוי בשטף המגנטי העובר דרך הסלילים.
בעקבות השינוי נוצר מתח חשמלי.
כאשר מחברים צרכן חשמלי מתאים, יכול לזרום זרם במעגל.
וכך אנחנו מצליחים לייצר חשמל באמצעות תנועה!
9. מנוע חשמלי וגנרטור – שני כיוונים של אותו עיקרון
כאן מסתתר אחד הדברים המעניינים ביותר בשיעור.
מנוע חשמלי וגנרטור יכולים להיות דומים מאוד במבנה שלהם.
אבל התפקיד שלהם שונה.
מנוע חשמלי
אנחנו מספקים למנוע אנרגיה חשמלית.
המנוע משתמש בכוחות אלקטרומגנטיים כדי ליצור תנועה סיבובית.
אנרגיה חשמלית ← אנרגיית תנועה
גנרטור
אנחנו מסובבים את ציר הגנרטור באמצעות כוח חיצוני.
הגנרטור משתמש בהשראה אלקטרומגנטית כדי לייצר מתח חשמלי.
אנרגיית תנועה ← אנרגיה חשמלית
ניסוי מפתיע!
נחבר מנוע חשמלי קטן לסוללה מתאימה.
נראה שהציר מתחיל להסתובב.
כעת ננתק את הסוללה וננסה לסובב את הציר בעצמנו, כאשר המנוע מחובר למכשיר מדידה מתאים.
מה יקרה?
בחלק מסוגי המנועים נוכל למדוד מתח חשמלי שנוצר בעקבות הסיבוב.
כך נוכל להמחיש כיצד מנוע יכול לפעול גם כגנרטור!
10. גלגולי האנרגיה בתחנת הכוח שלנו
עכשיו אנחנו מבינים כיצד כל המרכיבים פועלים יחד.
בואו נעקוב אחרי האנרגיה, מרגע שאנחנו מתחילים לסובב את הידית ועד שהנורה נדלקת.
שלב ראשון – אנרגיה כימית
הגוף שלנו מקבל אנרגיה כימית מהמזון שאנחנו אוכלים.
השרירים משתמשים באנרגיה הזאת כדי לפעול.
שלב שני – אנרגיה מכנית
אנחנו מפעילים כוח ומסובבים את הידית.
כך נוצרת תנועה סיבובית.
שלב שלישי – גלגלי השיניים
גלגלי השיניים מעבירים את התנועה ומשנים את מהירות הסיבוב.
שלב רביעי – הדינמו
הסיבוב מפעיל את הדינמו.
באמצעות השראה אלקטרומגנטית נוצרת אנרגיה חשמלית.
שלב חמישי – הנורה
האנרגיה החשמלית מועברת אל נורת LED.
הנורה ממירה חלק מהאנרגיה החשמלית לאור, וחלק נוסף לחום.
שרשרת גלגולי האנרגיה
אנרגיה כימית בגוף → תנועת היד → סיבוב גלגלי השיניים → סיבוב הדינמו → אנרגיה חשמלית → אור וחום.
זהו בדיוק העיקרון שאנחנו מדגימים בתחנת הכוח!
11. למה הנורה מאירה חזק יותר כשמסובבים מהר?
בואו נחשוב על ניסוי.
אנחנו מתחילים לסובב את הידית לאט.
בהתחלה הנורה אינה נדלקת, או שהיא מאירה בעוצמה נמוכה.
כעת נגביר את מהירות הסיבוב.
מה צפוי לקרות?
בגנרטור פשוט, כאשר מהירות הסיבוב גדלה, בדרך כלל גדל גם המתח שנוצר.
אם הגנרטור והמעגל מותאמים לכך, ייתכן שיותר זרם יזרום דרך נורת ה־LED והיא תאיר בעוצמה גבוהה יותר.
אבל צריך לזכור שנורת LED אינה נדלקת בכל מתח.
דרוש מתח מתאים, והזרם חייב לזרום בכיוון הנכון דרך הדיודה.
שאלה לתלמידים: מדוע הנורה אינה ממשיכה להאיר לאחר שאנחנו מפסיקים לסובב את הידית?
מכיוון שכאשר הסיבוב נפסק, נפסק השינוי בשטף המגנטי שיצר את המתח המושרה, ולכן אספקת החשמל מהגנרטור נפסקת.

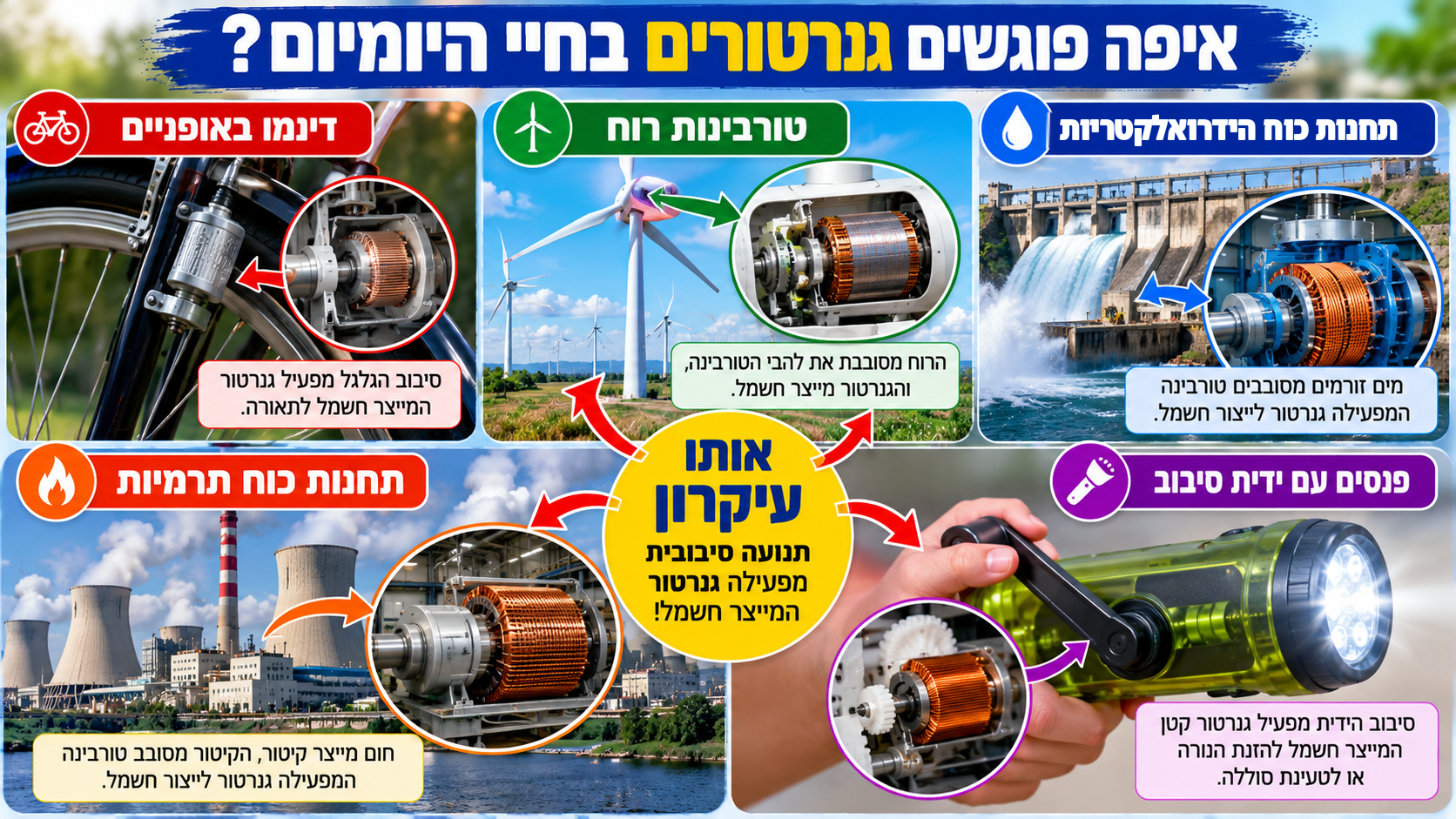

12. איפה פוגשים גנרטורים בחיי היומיום?
העיקרון המדעי של תחנת הכוח שלנו מופיע במערכות רבות.
🚲 דינמו באופניים
בחלק ממערכות התאורה באופניים משתמשים בגנרטור קטן המופעל באמצעות סיבוב הגלגל.
כאשר רוכבים, הגנרטור מייצר חשמל עבור התאורה.
🌬️ טורבינות רוח
הרוח מסובבת את להבי הטורבינה.
התנועה הסיבובית מועברת לגנרטור המייצר אנרגיה חשמלית.
💧 תחנות כוח הידרואלקטריות
מים זורמים מסובבים טורבינה המחוברת לגנרטור.
כך משתמשים באנרגיית המים כדי לייצר חשמל.
🔥 תחנות כוח תרמיות
בתחנות כוח רבות משתמשים בחום כדי לייצר קיטור.
הקיטור מסובב טורבינה המפעילה גנרטור.
🔦 פנסים עם ידית סיבוב
יש פנסים שמכילים גנרטור קטן.
סיבוב הידית מייצר חשמל המאפשר להפעיל את הפנס או לטעון רכיב אגירת אנרגיה.
המשותף לכל הדוגמאות: תנועה מכנית משמשת להפעלת גנרטור שמייצר אנרגיה חשמלית.
13. האתגר המדעי – מייצרים חשמל בעצמנו! ⚡
לאחר שנבנה את תחנת הכוח שלנו, נהפוך לחוקרים ונבדוק כיצד אפשר להשפיע על ייצור החשמל.
🔬 ניסוי ראשון – מהירות הסיבוב
נסובב את ידית תחנת הכוח במהירות נמוכה.
נתבונן בנורת ה־LED.
כעת נגביר בהדרגה את מהירות הסיבוב.
שאלת החקר: כיצד מהירות סיבוב הידית משפיעה על עוצמת האור?
שערו תחילה, בצעו את הניסוי והשוו את התוצאות.
🔬 ניסוי שני – גלגלי השיניים
נתבונן במערכת גלגלי השיניים.
נזהה איזה גלגל שיניים מניע את המערכת ואיזה גלגל מקבל ממנו את התנועה.
נספור את השיניים של כל גלגל, אם הן נגישות.
שאלת החקר: כמה סיבובים מבצע הגלגל הקטן כאשר הגלגל הגדול מבצע סיבוב אחד?
נסו להסביר כיצד יחס התמסורת משפיע על מהירות הדינמו.
🔬 ניסוי שלישי – משנים את כיוון הסיבוב
נסובב את הידית בכיוון אחד ונבדוק את תגובת הנורה.
כעת ננסה לסובב בכיוון ההפוך, אם הדגם מאפשר זאת.
שאלת החקר: האם שינוי כיוון הסיבוב משפיע על פעולת הנורה?
בגנרטור המפיק מתח בעל קוטביות שתלויה בכיוון הסיבוב, היפוך הכיוון עשוי לשנות את קוטביות המתח.
לכן נורת LED המחוברת ללא מעגל יישור עשויה לפעול רק באחד הכיוונים.
🏆 האתגר הגדול!
האם תוכלו לגרום לנורת ה־LED להאיר בעוצמה גבוהה ככל האפשר באמצעות סיבוב הידית בלבד?
נסו למצוא את מהירות הסיבוב המתאימה, תוך שמירה על מנגנון הדגם.
לאחר מכן הסבירו כיצד גלגלי השיניים והדינמו פועלים יחד כדי להדליק את הנורה.
