🤖🎨 רובוט מרקד – כשהרעידות הופכות לציורים!
1. האם רובוט יכול להיות אמן?
דמיינו שאתם נכנסים לכיתה ורואים רובוט קטן עומד על דף נייר לבן.
לרובוט יש עיניים מצחיקות, גוף קטן ורגליים העשויות מטושים צבעוניים.
לפתע מפעילים אותו!
הרובוט מתחיל לרעוד, להסתובב ולנוע על הנייר.
הטושים משאירים אחריהם קווים צבעוניים, עיגולים, לולאות וצורות מעניינות.
לאחר זמן קצר מתקבל ציור שאף אחד לא תכנן מראש!
אבל רגע...
איך הרובוט יודע מה לצייר?
האם יש בתוכו מחשב?
האם מישהו לימד אותו לצייר?
ואיך מנוע קטן שמסוגל רק להסתובב גורם לכל הרובוט לרקוד?
כדי לפתור את התעלומה נצטרך להכיר את עולם החשמל, המנועים, הרעידות והתנועה.
2. מהו רובוט?
כאשר אנחנו שומעים את המילה רובוט, רבים מאיתנו מדמיינים מכונה שנראית כמו בן אדם.
יש לה ראש, ידיים, רגליים ואולי אפילו קול.
אבל בעולם ההנדסה קיימות מכונות רובוטיות בצורות שונות מאוד.
יש רובוטים שמרכיבים מכוניות במפעלים, רובוטים שמנקים רצפות ורובוטים שחוקרים את מאדים.
רובוטים מתקדמים יכולים לכלול חיישנים, מחשבים ותוכנות המאפשרות להם להגיב לסביבה.
אבל יש גם דגמים רובוטיים פשוטים, שמבצעים פעולה מכנית קבועה.
ומה מיוחד ברובוט שלנו?
הרובוט המרקד אינו צריך לזהות עצמים, להבין פקודות מורכבות או לחשב כיצד לצייר פרח.
הוא משתמש במנגנון מכני פשוט.
כאשר מפעילים את המנוע שלו, הרובוט מתחיל לרטוט ולנוע.
המסקנה: אפשר ליצור התנהגות מעניינת ומורכבת גם באמצעות מנגנון מכני פשוט.
3. האנרגיה שמפעילה את הרובוט
כדי שהרובוט שלנו יתחיל לרקוד, הוא זקוק לאנרגיה.
מקור האנרגיה שלו הוא הסוללה.
בתוך הסוללה אגורה אנרגיה כימית.
כאשר מחברים את הסוללה למעגל חשמלי מתאים, היא מאפשרת מעבר של זרם חשמלי.
הזרם מגיע למנוע החשמלי ומאפשר לו לפעול.
מהו מעגל חשמלי?
מעגל חשמלי הוא מסלול סגור שבו יכול לעבור זרם חשמלי.
במעגל שלנו יש כמה רכיבים חשובים:
סוללה: מספקת אנרגיה חשמלית.
מוליכים חשמליים: מאפשרים לזרם לעבור בין הרכיבים.
מנוע: משתמש באנרגיה החשמלית כדי ליצור תנועה.
מפסק, אם קיים בערכה: מאפשר לפתוח ולסגור את המעגל.
מה קורה כשהמעגל סגור?
הזרם החשמלי יכול להגיע למנוע.
המנוע מסתובב והרובוט מתחיל לפעול.
ומה קורה כשהמעגל פתוח?
הזרם מפסיק לעבור והמנוע נעצר.
שאלה לתלמידים: האם הרובוט מסוגל להמשיך לרקוד כאשר מנתקים את מקור האנרגיה?
4. המנוע החשמלי – איך חשמל הופך לתנועה?
המנוע הוא אחד הרכיבים החשובים ביותר ברובוט שלנו.
מנוע חשמלי הוא מכשיר הממיר אנרגיה חשמלית לאנרגיה מכנית.
בתוך מנועים חשמליים פועלים כוחות אלקטרומגנטיים.
כוחות אלה גורמים לחלק מהמנוע להסתובב.
החלק המסתובב מניע ציר.
כאשר הציר מסתובב, אפשר לחבר אליו חלקים מכניים שונים ולהפעיל באמצעותם מכונות.
היכן אנחנו פוגשים מנועים חשמליים?
במאווררים, במכוניות חשמליות, במכונות כביסה, בצעצועים ובמכשירים רבים נוספים.
במאוורר המנוע מסובב את הלהבים.
במכונית חשמלית המנוע משמש להנעת הגלגלים באמצעות מערכת הנעה.
אבל ברובוט המרקד שלנו המנוע עושה משהו שונה ומפתיע.
במקום להניע גלגלים, אנחנו משתמשים בסיבוב שלו כדי ליצור רעידות!
איך עושים זאת?
5. מהי תנועה סיבובית מאוזנת?
דמיינו גלגל אופניים שמסתובב סביב הציר שלו.
כאשר הגלגל תקין ומאוזן, המסה שלו מפוזרת בצורה מתאימה סביב הציר.
הוא יכול להסתובב בצורה חלקה יחסית.
עכשיו דמיינו שאנחנו מחברים משקולת קטנה לאחד מצדי הגלגל.
מה יקרה כאשר נסובב אותו במהירות?
הגלגל עלול להתחיל לרעוד.
מדוע?
מפני שמרכז המסה של המערכת כבר אינו נמצא על ציר הסיבוב.
בזמן הסיבוב נוצר צורך בכוח המשנה ללא הרף את כיוון תנועתה של המשקולת.
הכוחות שמועברים דרך הציר והתושבת משתנים בכיוונם שוב ושוב.
הם עלולים לגרום למכונה כולה לרטוט.
שאלה לתלמידים
מה לדעתכם יקרה אם נחבר שתי משקולות זהות משני צדי הגלגל, באופן סימטרי?
האם הרעידות יתחזקו או ייחלשו?
אם המשקולות מאזנות זו את זו בצורה מתאימה, הרעידות הנובעות מחוסר האיזון עשויות להיחלש.
6. הסוד של הרובוט – משקולת לא מאוזנת
עכשיו הגענו לעיקרון המדעי המרכזי של המערך!
ברובוט המרקד שלנו מחובר לציר המנוע חלק מסתובב שאינו מאוזן.
במערך הוא מתואר כחלק דמוי מדחף שקיים רק בחציו.
מבחינה מכנית הוא מתפקד כמשקולת אקסצנטרית – משקולת שמרכזה אינו נמצא על ציר הסיבוב.
כיצד נוצרת הרעידה?
שלב ראשון: המנוע מתחיל להסתובב.
שלב שני: המשקולת הלא מאוזנת מסתובבת יחד עם הציר.
שלב שלישי: הכוח המועבר לגוף הרובוט משנה את כיוונו במהלך הסיבוב.
שלב רביעי: גוף הרובוט מתחיל לבצע תנודות מהירות.
התנודות האלה הן הרעידות שאנחנו רואים ומרגישים.
מהו רטט?
רטט הוא תנועה שחוזרת על עצמה סביב מצב מסוים.
למשל, מיתר גיטרה שנפרט עליו רוטט במהירות.
גם הטלפון שלנו יכול לרטוט כאשר מתקבלת הודעה.
המסקנה: באמצעות משקולת שאינה מאוזנת אפשר להפוך סיבוב של מנוע לתנודות מהירות של גוף המכונה.
7. מה ההבדל בין סיבוב לרטט?
בואו נכיר שני סוגי תנועה.
תנועה סיבובית
תנועה שבה גוף מסתובב סביב ציר.
לדוגמה:
גלגל אופניים, סביבון ומדחף.
תנועה רוטטת
תנועה שבה גוף מבצע תנודות חוזרות.
לדוגמה:
מיתר גיטרה, ראש של מכשיר רוטט או גוף של מכונה שיש בה משקולת לא מאוזנת.
האם הסיבוב נעלם כאשר נוצר הרטט?
לא!
ציר המנוע ממשיך להסתובב.
אבל בגלל חוסר האיזון, הסיבוב שלו גורם גם לתנודות של גוף הרובוט.
כך מתקבלות שתי תנועות הקשורות זו לזו:
המשקולת מסתובבת – וגוף הרובוט רוטט.
זוהי דוגמה מעניינת לשימוש במנגנון מכני כדי להפיק תנועה מסוג אחר.
8. איך הרעידות גורמות לרובוט להתקדם?
כעת מתעוררת שאלה חדשה.
הבנו כיצד הרובוט רועד.
אבל מדוע הוא מתחיל לזוז על הדף?
כדי להבין זאת, נכיר את כוח החיכוך.
מהו חיכוך?
חיכוך הוא כוח הפועל בין משטחים שנמצאים במגע ומתנגד לתנועה היחסית ביניהם, או לניסיון לתנועה כזאת.
כאשר אנחנו דוחפים ספר על שולחן, החיכוך משפיע על תנועתו.
גם כאשר אנחנו הולכים, החיכוך בין הנעליים לקרקע מאפשר לנו להתקדם.
מה קורה ברובוט המרקד?
רגלי הטושים נוגעות בנייר.
כאשר גוף הרובוט רוטט, הלחץ על רגלי הטושים וכוחות המגע עם הנייר משתנים.
לפעמים אחת הרגליים נלחצת אל הנייר חזק יותר.
ברגע אחר רגל אחרת מחליקה מעט.
מכיוון שמבנה הרובוט אינו סימטרי לחלוטין בכל רגע, התנועות הקטנות אינן חייבות לבטל זו את זו.
כך הרובוט עשוי להתקדם, להסתובב או לשנות את כיוון תנועתו.
האם הרובוט יכול לנוע בלי חיכוך?
החיכוך חיוני להעברת הכוחות בין רגלי הטושים למשטח.
בלי מגע וחיכוך מתאימים, יהיה קשה לרובוט להפיק תנועת התקדמות יעילה.
המסקנה: הרעידות מספקות את התנועה, והמגע עם המשטח משפיע על הדרך שבה הרובוט מתקדם.
9. איך הרובוט מצליח לצייר?
עד עכשיו גילינו כיצד הרובוט נע.
אבל איך התנועה הופכת לציור?
התשובה נמצאת ברגליים שלו.
רגלי הרובוט עשויות מטושים.
כאשר קצות הטושים נוגעים בנייר והרובוט נע, כל טוש משאיר אחריו קו.
הקו מתעד את המסלול שבו נע קצה הטוש.
מהו מסלול תנועה?
מסלול תנועה הוא הדרך שבה גוף או נקודה עוברים במרחב לאורך זמן.
אם נצמיד עיפרון למכונית צעצוע ונניע אותה על דף, העיפרון יסמן את המסלול שלה.
ברובוט המרקד התהליך דומה.
אבל התנועה מורכבת יותר.
הרובוט עשוי לנוע קדימה, להסתובב סביב עצמו ולרטוט בו־זמנית.
לכן המסלול של כל טוש עשוי לקבל צורה מעניינת.
אילו צורות עשויות להופיע?
קווים מעוגלים, לולאות, מעגלים לא מושלמים, קווים גליים ולעיתים צורות המזכירות ספירלות.
התוצאה תלויה בדרך שבה הרובוט נע בפועל.
המסקנה: הרובוט אינו מצייר תמונה שתוכננה מראש. הטושים מתעדים את מסלולי התנועה שלו.
10. האם הציורים באמת אקראיים?
כאשר מסתכלים על הציורים שהרובוט יוצר, הם עשויים להיראות אקראיים לחלוטין.
לפעמים מתקבלים עיגולים.
לפעמים לולאות צפופות.
ולפעמים קווים המתפזרים על פני כל הדף.
אבל האם אין שום חוקיות בתוצאה?
דווקא יש!
מה משפיע על הציור?
מהירות המנוע: יכולה להשפיע על עוצמת הרעידות ועל קצב התנועה.
מיקום המשקולת: משפיע על הכוחות הנוצרים בזמן הסיבוב.
מיקום רגלי הטושים: משפיע על יציבות הרובוט ועל מסלולי התנועה.
החיכוך עם הנייר: משפיע על ההחלקה ועל ההתקדמות.
חלוקת המסה של הרובוט: משפיעה על האופן שבו הגוף מגיב לרעידות.
מצב הטושים: משפיע על רציפות הקווים ועל המגע עם הנייר.
אז מדוע קשה לנו לחזות את הציור?
מפני שכמה גורמים משפיעים זה על זה בו־זמנית.
שינוי קטן במיקום טוש, ברעידה או בחיכוך עשוי לשנות את מסלול התנועה.
לכן הציורים נראים לעיתים בלתי צפויים.
חשוב להבין: תנועה שקשה לנו לחזות אינה בהכרח תנועה שאין מאחוריה חוקים פיזיקליים.
11. מה הקשר בין הרובוט למתמטיקה?
אחד הדברים היפים ברובוט המרקד הוא הקשר שבין תנועה לצורות גאומטריות.
כאשר נקודה נעה לאורך מסלול, אפשר לייצג את המסלול באמצעות קו.
לדוגמה:
נקודה הנעה בקו ישר משאירה מסלול ישר.
נקודה המסתובבת סביב מרכז קבוע יכולה ליצור מעגל.
נקודה שמסתובבת ובו־זמנית מתרחקת מהמרכז עשויה ליצור ספירלה.
כאשר משלבים כמה סוגי תנועה מתקבלים מסלולים מורכבים יותר.
ומה הקשר לספירוגרף?
ספירוגרף הוא מכשיר ציור שמשתמש בגלגלי שיניים ובתנועה מחזורית כדי ליצור דוגמאות גאומטריות.
בשונה מהרובוט המרקד, הספירוגרף מנחה את העט במסלול שנקבע על ידי מבנה גלגלי השיניים ותנועתם.
הרובוט המרקד יוצר מסלולים המושפעים מרעידות וממגע משתנה עם המשטח.
בשני המקרים אנחנו מגלים רעיון משותף:
אפשר ליצור צורות אמנותיות מרתקות באמצעות תנועה וחוקים מתמטיים!
12. איפה משתמשים במנועים רוטטים?
הרעיון של יצירת רטט באמצעות מנוע אינו משמש רק לצעצועים.
אנחנו פוגשים רעידות מכוונות במכשירים רבים.
📱 טלפונים ניידים
טלפונים יכולים לייצר רטט כדי להודיע לנו על שיחה או הודעה.
בחלק מהמכשירים הרטט נוצר באמצעות משקולת מסתובבת שאינה מאוזנת.
במכשירים אחרים משתמשים במנגנוני רטט שונים.
🎮 בקרי משחקים
כאשר אנחנו משחקים במשחק מחשב, הבקר עשוי לרטוט כדי להמחיש פגיעה, התנגשות או אירוע שמתרחש במשחק.
כך אנחנו מקבלים מידע לא רק באמצעות העיניים והאוזניים, אלא גם באמצעות חוש המישוש.
🏭 מכונות תעשייתיות
בתעשייה קיימים מכשירים המשתמשים ברעידות כדי להניע, לפזר או למיין חומרים.
לדוגמה, מערכות הזנה רוטטות יכולות להעביר חלקים קטנים לאורך מסלול.
🦷 מכשירי ניקוי
יש מכשירים המשתמשים בתנודות מהירות לצורכי ניקוי.
עם זאת, לא כל מכשיר רוטט פועל באמצעות משקולת לא מאוזנת; קיימים מנגנונים שונים ליצירת רטט.
🤖 רובוטים זעירים
יש רובוטים קטנים המשתמשים ברעידות ובחיכוך כדי להתקדם על משטחים.
חלקם אינם זקוקים לגלגלים כלל!
המסקנה: מנוע רוטט יכול לשמש להתרעה, למשוב תחושתי, להנעה ולביצוע פעולות מכניות.
13. גלגולי האנרגיה ברובוט המרקד
עכשיו נחבר את כל מה שלמדנו לתהליך אחד.
שלב ראשון – אנרגיה כימית
בסוללה אגורה אנרגיה כימית.
שלב שני – אנרגיה חשמלית
כאשר המעגל סגור, הסוללה מספקת אנרגיה חשמלית למנוע.
שלב שלישי – אנרגיה מכנית
המנוע ממיר חלק מהאנרגיה החשמלית לאנרגיה מכנית של סיבוב.
שלב רביעי – רטט
המשקולת הלא מאוזנת גורמת לגוף הרובוט לבצע תנודות.
שלב חמישי – תנועת הרובוט
הרעידות והמגע עם הנייר גורמים לרובוט לנוע.
שלב שישי – יצירת הציור
הטושים משאירים סימנים בהתאם למסלולים שבהם הם נעים.
שרשרת התהליך
אנרגיה כימית → אנרגיה חשמלית → סיבוב המנוע → רעידות → תנועה על הנייר → ציור.
במהלך הפעולה חלק מהאנרגיה מומר גם לחום ולקול.
האנרגיה אינה נוצרת יש מאין, אלא עוברת המרות בין צורות שונות.

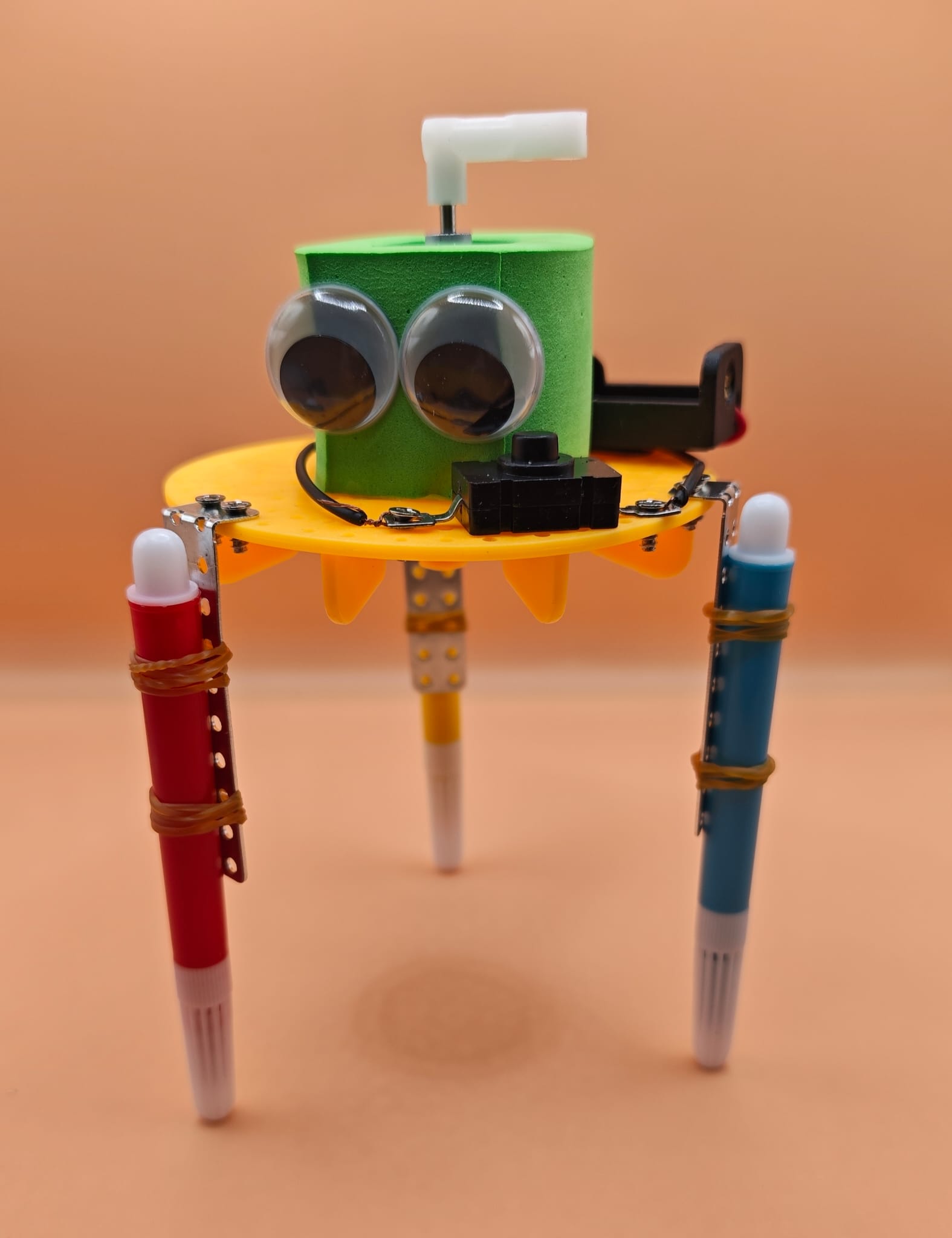

14. מכירים את הרובוט שהתלמידים בונים
עכשיו הגיע הזמן לחבר את המדע לדגם האמיתי שלנו.
בערכת הארה התלמידים בונים רובוט קטן מחלקים המתחברים באמצעות ברגים.
לרובוט עיניים המקנות לו מראה משעשע.
המנוע מפעיל חלק מסתובב שאינו מאוזן.
רגלי הטושים משמשות גם כנקודות מגע עם המשטח וגם ככלי ציור.
מה נרצה לבדוק לפני הפעלת הרובוט?
האם הרכיבים מחוברים בצורה יציבה?
האם המעגל החשמלי מחובר כראוי?
האם כל רגלי הטושים נוגעות בנייר?
האם יש מספיק מקום לרובוט לנוע בלי ליפול מהשולחן?
לאחר בדיקת הדגם נפעיל אותו על גיליון נייר גדול.
נצפה בתנועתו וננסה לזהות את הקשר שבין הרעידות לבין הקווים שנוצרים.
שאלת החקר: האם אפשר להסביר את צורת הציור באמצעות תנועת הרובוט?
🏆 15. האתגר המדעי – הרובוט הופך לאמן!
אחרי שבנינו את הרובוט והבנו כיצד הוא פועל, הגיע הזמן להפוך למדענים ולחוקרי תנועה.
🔬 ניסוי ראשון – האם כל הפעלה יוצרת אותו ציור?
נניח את הרובוט על דף נייר גדול.
נפעיל אותו למשך זמן קבוע ונצלם את הציור.
נחליף את הדף ונפעיל את הרובוט שוב באותם תנאים ככל האפשר.
נשווה בין התוצאות.
שאלת החקר: האם התקבלו שני ציורים זהים?
נסו להסביר מה יכול לגרום להבדלים.
🔬 ניסוי שני – האם מיקום הטושים משנה את הציור?
אם מבנה הערכה מאפשר שינוי בטוח של מיקום הטושים, נשנה מעט את המרחק ביניהם.
נפעיל את הרובוט למשך אותו פרק זמן.
נשווה בין הציור החדש לציור הקודם.
שאלת החקר: כיצד המרחק בין רגלי הטושים משפיע על מסלולי התנועה?
🔬 ניסוי שלישי – חוקרים את התנועה ללא צבע
נצפה בתנועת הרובוט על משטח מתאים, כאשר קצות הטושים מכוסים או מורמים כך שלא יסמנו את המשטח.
ננסה לזהות אם הרובוט נע בעיקר בקו ישר, מסתובב או משנה את כיוונו.
לאחר מכן נחזיר אותו למצב ציור.
שאלת החקר: האם אפשר לחזות את צורת הציור לפי תנועת הרובוט?
🏆 האתגר הגדול – ציירו באמצעות פיזיקה!
האם תוכלו לגרום לרובוט המרקד ליצור ציור בעל כמה שיותר לולאות ומעגלים בתוך 30 שניות?
תכננו תחילה את הניסוי.
בחרו את מיקום הרובוט על הנייר.
אם מבנה הערכה מאפשר זאת, בדקו כיצד שינוי במיקום רגלי הטושים משפיע על התוצאה.
הפעילו את הרובוט למשך זמן קבוע.
צלמו את הציור והשוו אותו לציורים של תלמידים אחרים.
נסו לזהות אילו תנאים יצרו את מספר הלולאות הגדול ביותר.
שאלת הסיום
אם הרובוט אינו יודע לצייר, כיצד הוא מצליח ליצור ציורים כל כך מעניינים?
הסבירו את הקשר בין המנוע החשמלי, המשקולת הלא מאוזנת, הרעידות, החיכוך ומסלולי הטושים.
למצגת בנושא רובוט מרקד לחצו כאן
לפודקאסט בנושא רובוט מרקד לחצו כאן
הארה בפייסבוק
