🐦 ציפור מרכז הכובד – הסוד של נקודת האיזון
1. איך ציפור יכולה לעמוד על קצה המקור שלה?
דמיינו ציפור צעצוע שאתם מניחים על קצה האצבע.
אבל במקום להניח אותה על הבטן או על הרגליים, אתם מניחים רק את קצה המקור שלה על האצבע.
מה לדעתכם יקרה?
סביר להניח שהציפור תיפול.
אבל הציפור המיוחדת שלנו מצליחה להישאר מאוזנת על קצה המקור שלה!
איך זה אפשרי?
האם היא קלה במיוחד? האם יש בתוכה מנגנון סודי?
התשובה קשורה לאחת הנקודות החשובות ביותר בפיזיקה:
מרכז הכובד (Center of Gravity).
כדי להבין את הסוד שלה, נלמד כיצד מוצאים את מרכז הכובד של גופים בעלי צורות פשוטות ומורכבות.
2. מהו מרכז הכובד?
על כל גוף הנמצא על פני כדור הארץ פועל כוח הכבידה.
כוח הכבידה מושך את כל חלקי הגוף כלפי מטה.
כדי לפשט את החישובים, אפשר להתייחס למשקל הגוף כולו כאילו הוא פועל בנקודה אחת.
לנקודה הזאת קוראים מרכז הכובד.
מיקומה תלוי באופן שבו המסה מפוזרת בגוף.
לדוגמה, בסרגל אחיד מרכז הכובד נמצא באמצעו.
אבל מה יקרה אם נחבר משקולת כבדה לאחד מקצות הסרגל?
מרכז הכובד יזוז לכיוון המשקולת!
המסקנה: מרכז הכובד אינו נקבע רק לפי צורת הגוף, אלא גם לפי פיזור המסה בתוכו.
3. מרכז הכובד בגופים גאומטריים פשוטים
נתחיל בצורות שאנחנו מכירים משיעורי הגאומטריה.
עיגול: בדיסקית עגולה ואחידה, מרכז הכובד נמצא במרכז העיגול.
ריבוע: בלוח ריבועי ואחיד, מרכז הכובד נמצא בנקודת המפגש של האלכסונים.
מלבן: בלוח מלבני ואחיד, מרכז הכובד נמצא בנקודת המפגש של האלכסונים.
משולש: בלוח משולש ואחיד, מרכז הכובד נמצא בנקודת המפגש של שלושת התיכונים.
בכל הדוגמאות האלה הנחנו שהגוף עשוי מחומר אחיד ובעובי אחיד.
כאשר הצורה פשוטה וסימטרית, קל יחסית למצוא את מרכז הכובד שלה.
אבל מה קורה כאשר הגוף אינו סימטרי?

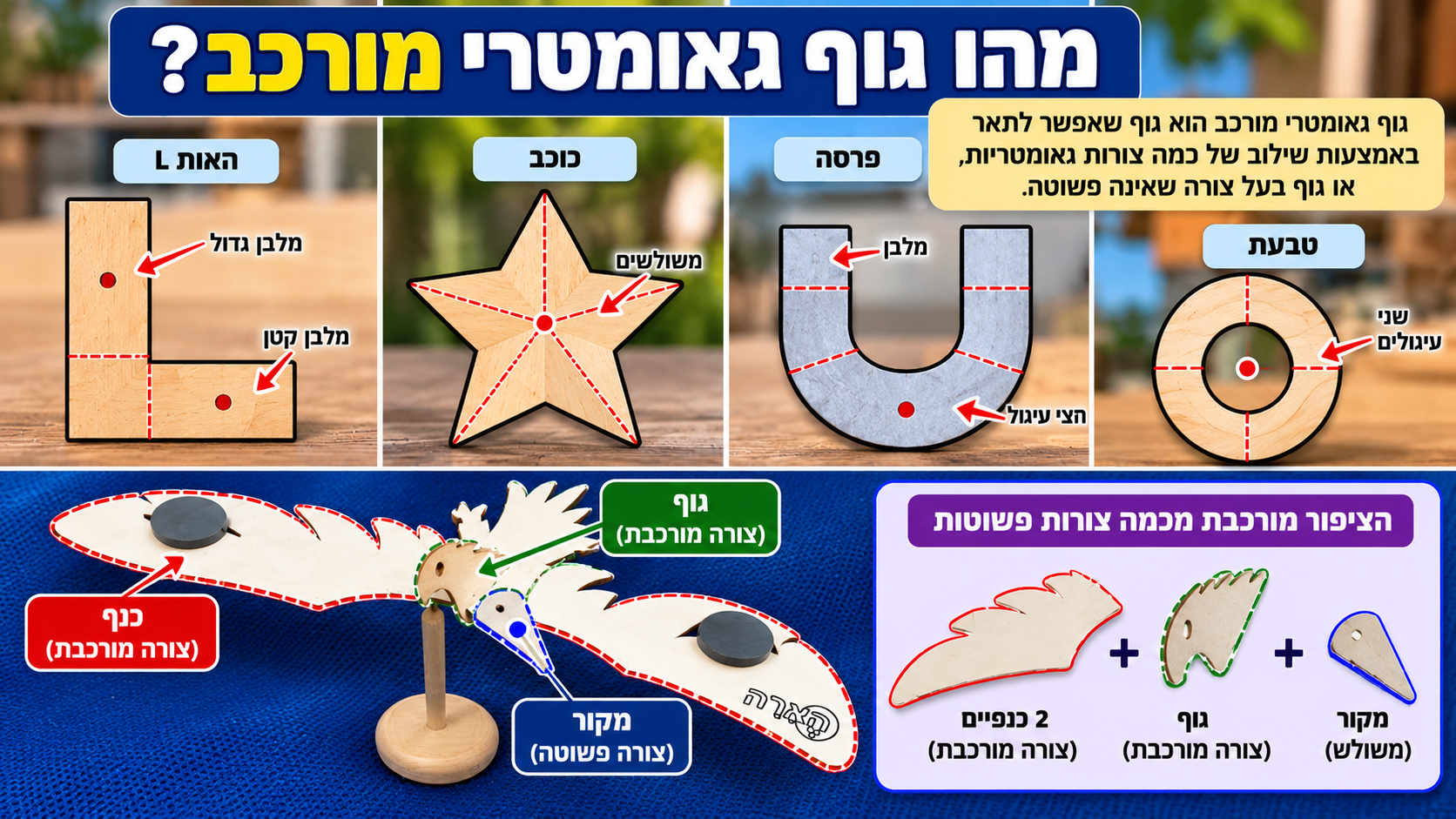

4. מהו גוף גאומטרי מורכב?
גוף גאומטרי מורכב הוא גוף שאפשר לתאר באמצעות שילוב של כמה צורות גאומטריות, או גוף בעל צורה שאינה פשוטה.
למשל:
-
לוח בצורת האות L.
-
צורת כוכב לא סימטרי.
-
לוח בצורת בומרנג.
-
דמות של ציפור בעלת כנפיים ארוכות.
בגופים כאלה לא תמיד אפשר לזהות את מרכז הכובד באמצעות הסתכלות בלבד.
צריך להתחשב בצורה ובפיזור המסה.
לדוגמה, נחשוב על לוח שטוח בצורת האות L.
אם חלק אחד של האות גדול ורחב יותר, הוא מכיל יותר חומר, בהנחה שהלוח אחיד.
לכן מיקום מרכז הכובד יושפע מהחלק הגדול יותר.
שאלה לתלמידים:
האם מרכז הכובד חייב להימצא בתוך החומר שממנו עשוי הגוף?
התשובה המפתיעה היא: לא!
5. האם מרכז הכובד יכול להימצא מחוץ לגוף?
בהחלט!
דמיינו טבעת עגולה ואחידה.
הטבעת עשויה מחומר המקיף חלל ריק.
איפה נמצא מרכז הכובד שלה?
בדיוק במרכז הטבעת!
אבל במרכז הטבעת אין חומר כלל.
כלומר, מרכז הכובד נמצא בנקודה בחלל הריק.
אותו הדבר יכול להתרחש בגופים בעלי צורות מורכבות אחרות.
למשל, בחלק מהגופים בצורת פרסה או בומרנג, מרכז הכובד עשוי להימצא באזור שאין בו חומר.
זוהי תובנה חשובה במיוחד להבנת הציפור שלנו.
מרכז הכובד מתאר את האיזון של כלל המסה בגוף, ולא בהכרח נקודה שנמצאת בתוך החומר עצמו.
6. כיצד אפשר למצוא מרכז כובד של גוף מורכב?
כאשר אנחנו לא יודעים היכן נמצא מרכז הכובד, אפשר למצוא אותו באמצעות ניסוי.
נכיר שיטה מדעית מעניינת הנקראת שיטת התלייה.
שלב ראשון – תולים את הגוף
לוקחים לוח שטוח בעל צורה מורכבת ותולים אותו באופן חופשי מנקודה אחת.
ממתינים עד שהלוח מפסיק להתנדנד.
שלב שני – מסמנים קו אנכי
תולים מאותה נקודה חוט עם משקולת קטנה בקצהו.
החוט מצביע על הכיוון האנכי.
מסמנים על הלוח קו לאורך החוט.
אנחנו יודעים שמרכז הכובד נמצא על הקו האנכי הזה.
שלב שלישי – משנים את נקודת התלייה
תולים את הלוח מנקודה אחרת.
שוב ממתינים עד שיתייצב ומסמנים קו אנכי נוסף.
שלב רביעי – מוצאים את נקודת המפגש
שני הקווים נפגשים בנקודה אחת.
נקודת המפגש היא מרכז הכובד של הלוח!
כך אפשר למצוא את מרכז הכובד של לוח שטוח גם אם צורתו מורכבת מאוד.
7. כיצד אפשר לשנות את מרכז הכובד?
עד עכשיו למדנו כיצד מוצאים את מרכז הכובד.
אבל האם אפשר להזיז אותו?
בוודאי!
ניקח סרגל אחיד.
מרכז הכובד שלו נמצא באמצעו.
כעת נחבר משקולת קטנה לקצה הימני.
מה יקרה?
מרכז הכובד של המערכת יזוז ימינה.
אם נעביר את המשקולת לקצה השמאלי, מרכז הכובד יזוז שמאלה.
ואם נחבר שתי משקולות זהות בשני הקצוות?
בהנחה שהן ממוקמות באופן סימטרי, מרכז הכובד יישאר באמצע.
מסקנה מדעית: אפשר לשלוט במיקום מרכז הכובד באמצעות שינוי מיקום המשקולות או חלוקת המסה בגוף.
וזה בדיוק העיקרון שבו משתמשת ציפור מרכז הכובד שלנו!

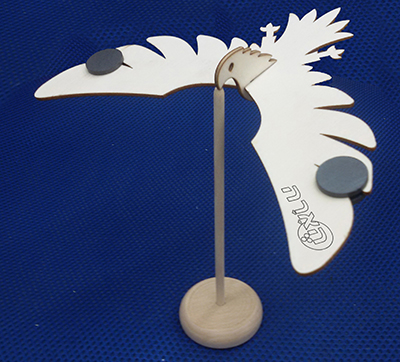

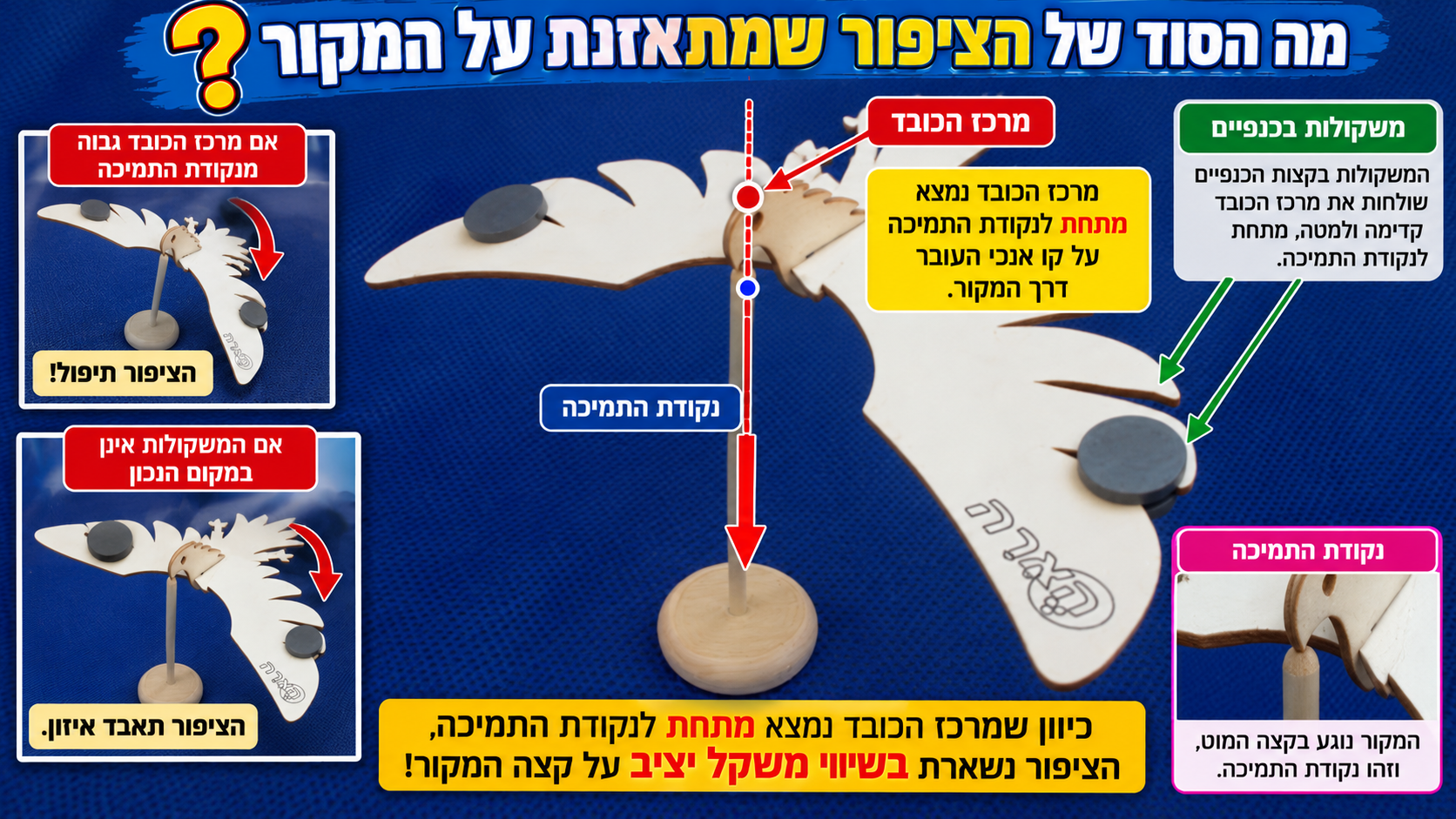

8. מה הסוד של הציפור שמתאזנת על המקור?
עכשיו נחזור לציפור המיוחדת שלנו.
הציפור היא גוף בעל צורה גאומטרית מורכבת.
הכנפיים שלה נמשכות קדימה, לכיוון המקור.
בקצות הכנפיים נמצאות משקולות.
כאשר המשקולות ממוקמות בצורה מתאימה, הן משנות את פיזור המסה של המערכת כולה.
כתוצאה מכך, מרכז הכובד של הציפור נע קדימה ולמטה.
כאשר אנחנו מניחים את המקור על האצבע, הציפור יכולה להתאזן.
מדוע היא אינה נופלת?
כדי שהציפור תימצא בשיווי משקל, מרכז הכובד צריך להיות על הקו האנכי העובר דרך נקודת התמיכה.
כדי שהאיזון יהיה יציב, מרכז הכובד צריך להיות נמוך מנקודת התמיכה.
כך, כאשר הציפור נוטה מעט הצדה, כוח הכבידה נוטה ליצור מומנט שמחזיר אותה למצב המאוזן.
וזה הסוד האמיתי של ציפור מרכז הכובד!
הציפור אינה מתאזנת בגלל קסם, אלא בזכות מיקום מחושב של מרכז הכובד.
9. מה ההבדל בין שיווי משקל יציב לשיווי משקל לא יציב?
לא כל גוף מאוזן יישאר מאוזן כאשר נזיז אותו מעט.
נכיר שני מצבים.
שיווי משקל יציב
דמיינו כדור המונח בתחתית קערה.
אם נזיז אותו מעט, הוא יתגלגל בחזרה לכיוון התחתית.
זהו שיווי משקל יציב.
גם ציפור מרכז הכובד שלנו יכולה להימצא בשיווי משקל יציב כאשר מרכז הכובד שלה נמצא מתחת לנקודת התמיכה.
שיווי משקל לא יציב
דמיינו כדור המונח בדיוק בראש גבעה.
אם נזיז אותו מעט, הוא יתגלגל במורד הגבעה ולא יחזור למקומו.
זהו שיווי משקל לא יציב.
שאלה למחשבה:
מה יקרה אם נזיז את המשקולות של הציפור כך שמרכז הכובד שלה יעלה מעל נקודת התמיכה?
האם היא עדיין תצליח להתאזן?
10. איפה פוגשים את מרכז הכובד בחיי היומיום?
למרכז הכובד יש חשיבות בתחומים רבים.
מכוניות מרוץ: מתכננים אותן עם מרכז כובד נמוך יחסית כדי לשפר את היציבות בפניות.
מנופים: יש להתחשב במרכז הכובד של המנוף ושל המטען כדי למנוע התהפכות.
לוליינים: משתמשים במוטות איזון כדי לשלוט בתנוחה וביציבות בזמן הליכה על חבל.
רובוטים: מהנדסים מתכננים את מיקום הרכיבים והמשקולות כדי שהרובוט יישאר יציב.
צעצועי איזון: משתמשים בפיזור מסה מיוחד כדי ליצור צעצועים שנראים כאילו הם עומדים בניגוד לכוח הכבידה.
בכל הדוגמאות האלה יש חשיבות רבה למיקום מרכז הכובד ביחס לנקודות התמיכה.
11. האתגר המדעי – מוצאים את מרכז הכובד! 🐦
לאחר בניית ציפור מרכז הכובד, נשתמש בה כדי לחקור כיצד פיזור המסה משפיע על האיזון.
ניסוי ראשון – מוצאים את נקודת האיזון
נניח את מקור הציפור על קצה האצבע.
נבדוק אם היא מצליחה לשמור על שיווי משקל.
שאלת החקר: היכן נמצא מרכז הכובד של הציפור ביחס לנקודת התמיכה?
ניסוי שני – מזיזים את המשקולות
נשנה את מיקום המשקולות בקצות הכנפיים, בהתאם לאפשרויות הדגם.
ננסה לאזן את הציפור מחדש.
שאלת החקר: כיצד שינוי מיקום המשקולות משפיע על מרכז הכובד ועל יציבות הציפור?
ניסוי שלישי – מוצאים מרכז כובד של צורה מורכבת
נגזור מקרטון צורה גאומטרית מורכבת, למשל האות L.
נתלה אותה משתי נקודות שונות ונסמן בכל פעם קו אנכי באמצעות חוט ומשקולת.
נמצא את נקודת המפגש של הקווים.
שאלת החקר: האם מרכז הכובד נמצא במקום שבו חשבנו שיהיה?
🏆 האתגר הגדול!
האם תוכלו ליצור גוף בעל צורה גאומטרית מורכבת, למצוא את מרכז הכובד שלו ולגרום לו להתאזן על נקודת תמיכה קטנה?
שערו היכן נמצא מרכז הכובד, בדקו את השערתכם ושנו את פיזור המסה במידת הצורך.
