פריסקופ – לראות מעבר למכשול

איך אפשר לראות מה נמצא מעבר לקיר, מעל קהל גדול או מעל פני הים — מבלי להרים את הראש ולהיחשף?

בשביל זה נועד הפריסקופ.

פריסקופ הוא מכשיר אופטי שמאפשר לנו לראות ממקום אחד אל אזור שנמצא מחוץ לקו הראייה הישיר שלנו.

בפריסקופ פשוט משתמשים בדרך כלל ב־שתי מראות מישוריות, שמסיטות את מסלול האור עד שהוא מגיע לעינינו.

כדי לראות – צריך אור

אנחנו רואים עצמים משום שאור מגיע מהם אל העיניים שלנו.

לפעמים העצם עצמו פולט אור, כמו מנורה.

אבל רוב העצמים שאנחנו רואים אינם מאירים בעצמם. אור ממקור אחר פוגע בהם, מוחזר מהם ומגיע לעינינו.

לדוגמה:

אור פוגע בשולחן.

חלק ממנו מוחזר.

האור המוחזר מגיע לעיניים שלנו.

וכך אנחנו רואים את השולחן.

האור נע בדרך כלל בקווים ישרים

כאשר האור נע בחומר אחיד, כמו אוויר, אנחנו מתארים אותו בקירוב כנע בקווים ישרים.

לכן אם יש קיר אטום בינינו לבין עצם, האור שמגיע מהעצם לא יכול פשוט לעבור דרך הקיר אל העיניים שלנו.

זו הסיבה שאי אפשר לראות ישירות מעבר לפינה.

אבל אנחנו כן יכולים:

לשנות את כיוון האור.

ופה נכנסות המראות.


מה עושה מראה?

מראה אינה יוצרת אור.

היא מחזירה אור שפוגע בה.

כאשר קרן אור פוגעת במראה, היא משנה כיוון וחוזרת אל המרחב.

לתופעה הזאת קוראים:

החזרת אור

מראה חלקה מחזירה את האור בצורה מסודרת הרבה יותר ממשטח מחוספס, ולכן אפשר ליצור באמצעותה תמונה ברורה.

חוק ההחזרה

האור אינו חוזר מהמראה באיזה כיוון שרירותי.

הוא מציית לחוק פשוט מאוד:

זווית הפגיעה שווה לזווית ההחזרה.

אבל חשוב לדעת מאיפה מודדים את הזווית.

לא מודדים אותה ממשטח המראה, אלא מקו דמיוני הניצב למראה בנקודת הפגיעה.

לקרן שמגיעה אל המראה קוראים:

קרן פוגעת

ולקרן שחוזרת ממנה:

קרן מוחזרת.

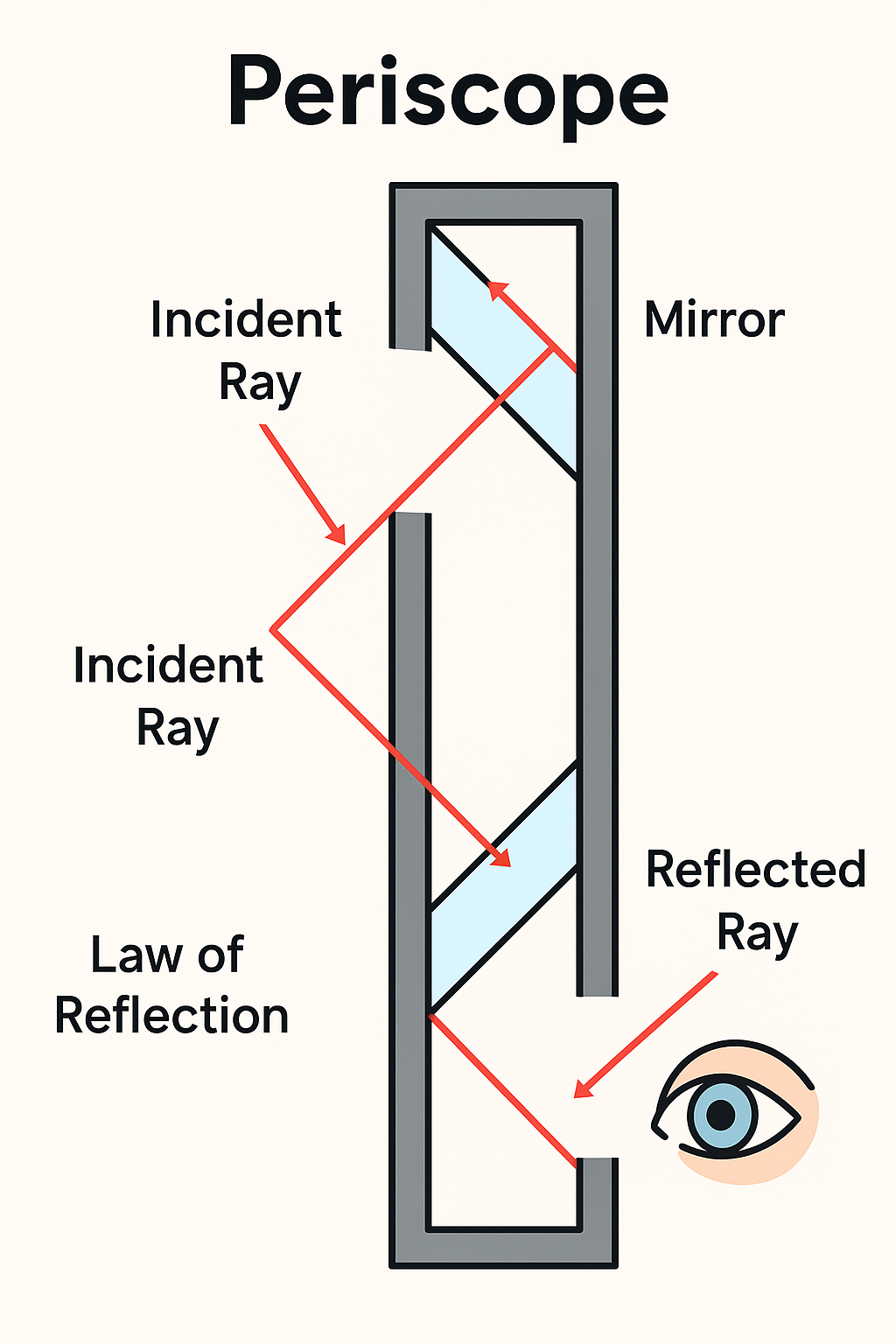

אז איך עובד הפריסקופ?

בפריסקופ פשוט יש שתי מראות.

המראה הראשונה נמצאת בחלק העליון.

המראה השנייה נמצאת בחלק התחתון.

שתיהן ממוקמות בזווית של בערך 45 מעלות לציר הפריסקופ, והן פונות זו אל זו.

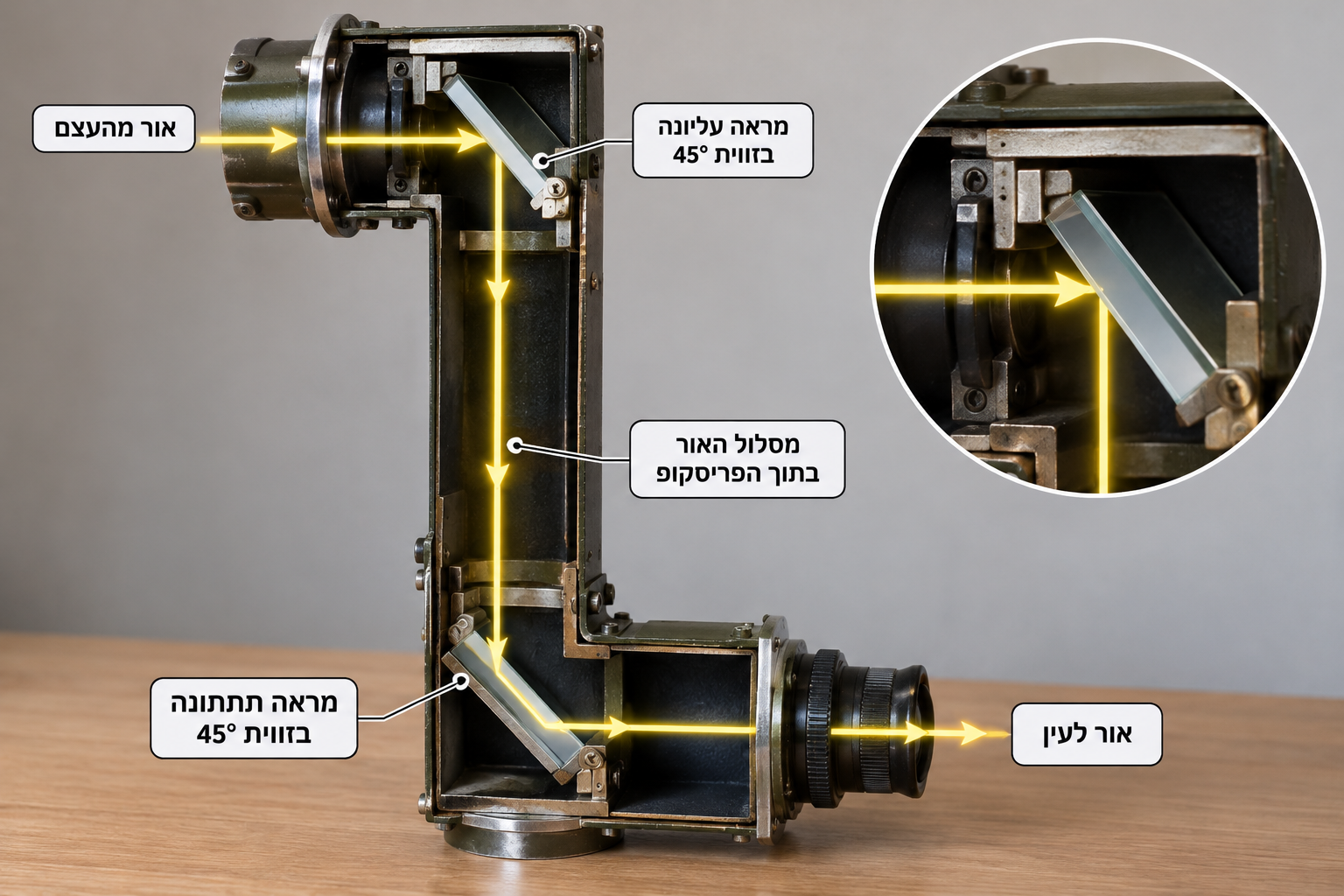

האור מהעצם שאנחנו רוצים לראות:

נכנס לפתח העליון → פוגע במראה העליונה → מוחזר כלפי מטה → פוגע במראה התחתונה → מוחזר אל העיניים שלנו.

כלומר, האור משנה כיוון פעמיים.

למה דווקא 45 מעלות?

כאשר המראה מוצבת בזווית של 45 מעלות, חוק ההחזרה מאפשר לשנות את כיוון הקרן בכ־90 מעלות.

המראה העליונה מפנה את האור לאורך גוף הפריסקופ.

המראה התחתונה מפנה אותו שוב — הפעם לעבר העין.

כך שתי מראות מאפשרות לנו להעביר את התמונה ממקום שאינו בקו הראייה הישיר שלנו אל העיניים.

למה שתי המראות צריכות להיות מקבילות?

בפריסקופ פשוט המראות מסודרות במקביל זו לזו.

הסידור הזה גורם לכך שאחרי שתי החזרות, כיוון קרני האור שיוצאות מהפריסקופ מתאים לצפייה נוחה בעין.

אם נשנה את זוויות המראות, עדיין תהיה החזרה — אבל האור עלול לא להגיע למקום שבו נמצאת העין.

לכן הדיוק בהרכבת המראות חשוב מאוד.

מה ההבדל בין החזרה לשבירה?

כאן חשוב לעשות סדר.

החזרה מתרחשת כאשר אור פוגע במשטח וחוזר ממנו.

לדוגמה:

מראה.

שבירה מתרחשת כאשר אור עובר מחומר אחד לחומר אחר, למשל מאוויר למים או מאוויר לזכוכית, ומהירותו וכיוונו עשויים להשתנות.

לדוגמה:

כפית בתוך כוס מים שנראית כאילו היא „שבורה”.

בפריסקופ הפשוט שלנו העיקרון המרכזי הוא:

החזרת אור.

לא שבירה.

מהי מראה מישורית?

המראות בפריסקופ הפשוט הן מראות מישוריות — כלומר שטוחות.

מראה מישורית יוצרת תמונה שנראית כאילו היא נמצאת מאחורי המראה.

התמונה אינה נמצאת באמת שם, אבל העין שלנו מפרשת את קרני האור כאילו הן הגיעו מהאזור שמאחורי המראה.

למה משתמשים בפריסקופ בצוללות?

זה אחד השימושים המזוהים ביותר עם הפריסקופ.

צוללת יכולה להישאר מתחת לפני הים, בזמן שחלקו העליון של הפריסקופ נמצא מעל פני המים.

האור שמגיע מספינות, מהחוף ומהשמיים נכנס למערכת האופטית ומגיע לצופה בתוך הצוללת.

כך אפשר להתבונן מעל פני המים בלי להעלות את כל הצוללת. המערך המקורי מתייחס בדיוק לשימוש הזה.

במערכות מודרניות המבנה האופטי יכול להיות מורכב הרבה יותר מהפריסקופ הפשוט שאנחנו בונים, ולעיתים משתמשים בעדשות, מנסרות, מצלמות וחיישנים.

איפה עוד הרעיון שימושי?

העיקרון של צפייה מעל או מעבר למכשול שימושי במצבים רבים.

למשל:

צפייה מעל קהל גדול.

התבוננות מתוך מקום מוגן.

מערכות תצפית.

כלים צבאיים מסוימים.

מכשירי בדיקה שבהם רוצים לראות מקום שקשה להגיע אליו ישירות.

אבל בכל המקרים הרעיון דומה:

לשנות את מסלול האור כדי להביא את התמונה אל הצופה.

מה קורה בתוך הדגם שאנחנו בונים?

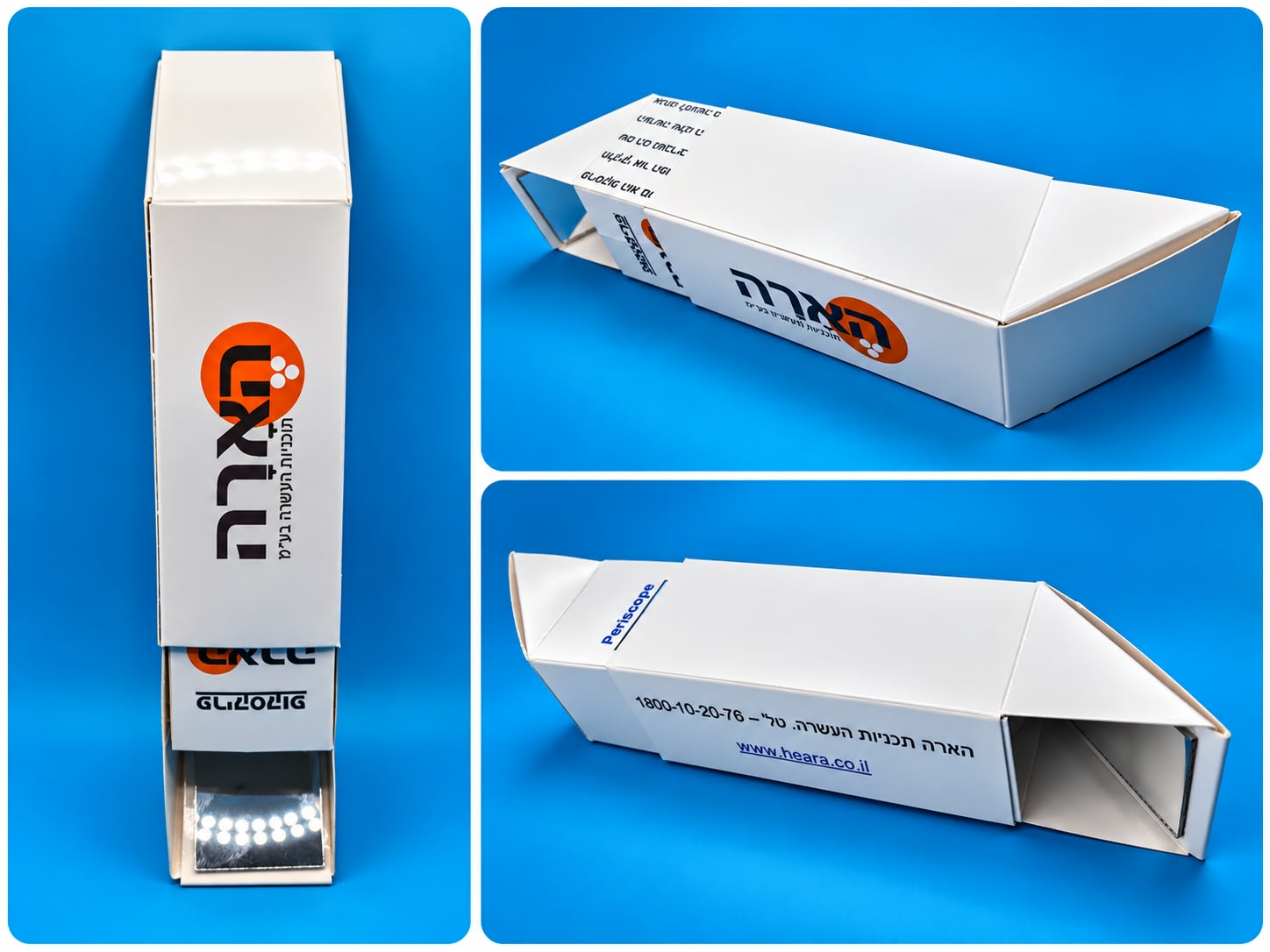

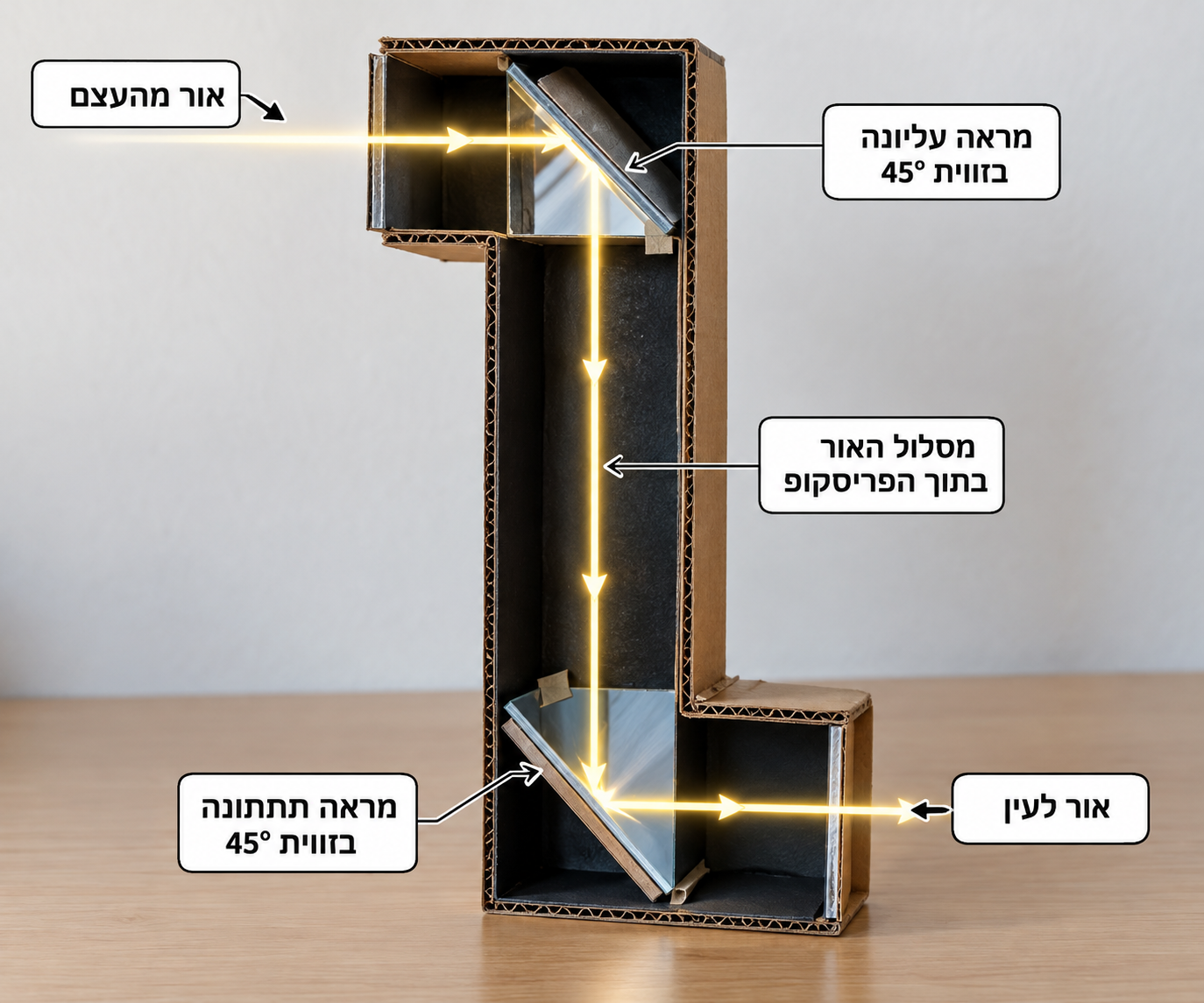

בדגם הפריסקופ של התלמידים יש גוף שמסתיר את מסלול האור ושתי מראות.

כאשר מסתכלים דרך הפתח התחתון, אנחנו לא מסתכלים ישירות על העצם.

במקום זאת אנחנו רואים אור שעשה דרך:

עצם → מראה עליונה → מראה תחתונה → עין

וזה בדיוק מה שהופך את הדגם לכלי לימודי מעולה:

אנחנו לא רק מדברים על חוק ההחזרה — אנחנו בונים מכשיר שעובד בזכותו.

למה חשוב שהמראות יהיו נקיות ומדויקות?

אם המראה מלוכלכת, שרוטה או אינה בזווית הנכונה, פחות אור יגיע לעין והתמונה תהיה פחות ברורה.

גם שינוי קטן בזווית יכול לגרום לקרני האור להחמיץ את המראה השנייה או את עין הצופה.

לכן בבנייה אנחנו לומדים לא רק פיזיקה, אלא גם:

דיוק הנדסי.

רגע לפני הבנייה – מה אנחנו מצפים לראות?

כאשר שתי המראות ממוקמות נכון:

אנחנו מסתכלים בפתח אחד,

אבל רואים עצם שנמצא בגובה או במקום אחר.

כאילו „כופפנו” את קו הראייה.

כמובן שלא באמת כופפנו את האור מעצמו — אנחנו משתמשים בשתי מראות כדי להחזיר אותו פעמיים ולשנות את מסלולו.

האתגר שלנו

לאחר בניית הפריסקופ, התלמידים יבדקו:

מה קורה כשמסתכלים מעל שולחן או מחיצה.

מה קורה אם משנים מעט את זווית אחת המראות.

האם התמונה עדיין מופיעה.

מה קורה אם מסתירים אחת משתי המראות.

והאם הם יכולים לצייר בעזרת חצים את הדרך שעובר האור מהעצם ועד לעין.

המטרה היא להגיע למסקנה:

הפריסקופ אינו „רואה דרך” המכשול — הוא משנה את הדרך שבה האור מגיע אלינו.

המסר המרכזי של השיעור

אנחנו רואים עצמים כאשר אור מהם מגיע לעינינו. מראות מאפשרות לשנות את כיוון האור באמצעות החזרה. בפריסקופ שתי מראות המוצבות בזווית מתאימה מחזירות את האור פעמיים וכך מאפשרות לנו לראות מעבר למכשול או ממקום שאינו נמצא בקו הראייה הישיר שלנו.
