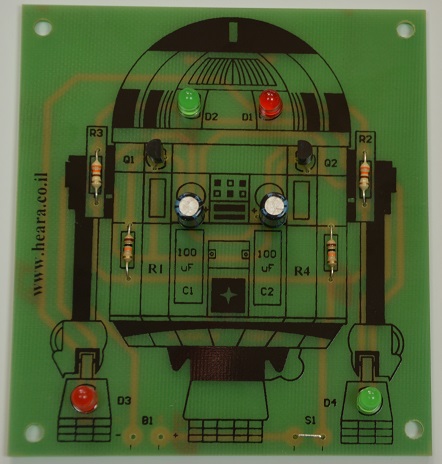

בלינקי הרובוט

 תיאור המעגל
בלינקי מהבהב בנורות שלו בקצב של שני הבהובים בשניה. למרות שבלינקי הוא צעצוע, הוא יעזור לנו ללמוד הרבה עקרונות חשמליים חשובים שיכשירו אותנו כטכנאים.


לפני שמתחילים... חידון קצר

 איך קוראים לנורה שבה משתמשים במעגלים קטנים? 1.      לד
2.      מד
3.      לייטבולב
4.      בולב

זרם החשמלי נע...
1.      מהצד השלילי של הבטרייה לצד החיובי.
2.      מהצד החיובי של הבטרייה לצד השלילי.
3.      לפעמים ככה, לפעמים ככה.
4.      הזרם החשמלי לא נע במעגל.



טבלת רכיבים – רובוט בלינקר


Red LED D1-4
10KΩ R1,4
330Ω R2,3
100uF C1,2
2N3904 Q1,2
Usually-open S1
9V Battery Link B1
PC Board


בניית המעגל

שלב 1

קח לידך את המעגל המודפס, זהה את הצד עם פסי הנחושת, הצד בו אנו מלחימים. השווה את המעגל למעגל בשרטוטים, ראה שאתה יודע כיצד להסתכל עליו לפי שרטוטים 1 ו-2.


שלב 2

זהה את הנורות 1D ו – 2D. שים לב שלכל נורה יש רגל אחת יותר ארוכה מהשנייה, יש לכך משמעות!
לשם נוחות בצד של הרגל הקצרה חתכו את הפלסטיק האדום בצורה ישרה (במבט מלמעלה), צד הוא הצד של ה -.
שים לב כיצד יש להלחים את הנורות לפי השרטוט (מצוין בשרטוט היכן נמצא הצד השטוח).
הלחם את הנורות וקצוץ את רגליהן.


שלב 3

זהה את הנגדים: 1R ohm K10 (צבעו – חום, שחור, כתום),
ו – 3R  ohm 330 (צבעו – כתום, כתום, חום).
מקם אותם במעגל לפי השרטוט והלחם אותם.


שלב 4

זהה את הקבלים: 1C ו – 2C, שניהם uF100. שים לב לקבלים יש קוטביות. חשוב מאוד איך מכניסים אותם למעגל. וודא שאתה מבין איזה רגל הולכת ל + ואיזה ל -.
הלחם אותם וקצוץ את הרגליים.


שלב 5

זהה את הטרנזיסטורים 1Q ו – 2Q. מקם אותם במעגל לפי השרטוט, וודא שהצד השטוח ממוקם בכיוון הנכון, והלחם אותם.



שלב 6

זהה את הנגדים: 2R ohm 330 (צבעו – כתום, כתום, חום),
ו – 4R ohm K10 (צבעו – חום, שחור, כתום).
מקם אותם במעגל לפי השרטוט והלחם אותם.

שלב 7

זהה את נורות 3D ו – 4D. מקם אותם במעגל. וודא שהצד השטוח ממוקם בכיוון הנכון והלחם.


שלב 8

זהה את המתג 1S. מקם אותו במעגל לפי השרטוט והלחם.



שלב 9

זהה את חיבור הבטריה 1B. שים לב לצבעים של החוטים היוצאים: אדום הוא תמיד + ושחור הוא תמיד -.
הלחם אותם אחרי שבדקת לאן כל חוט הולך.


שלב 10

חבר סוללה. האורות מהבהבים? המעגל עובד!



מפסקים ולחצנים



מה זה מפסק?

עד עכשיו, כל פעם שרצינו לכבות ולהדליק את המעגלים שבנינו, ניתקנו או חיברנו את הסוללה למעגל. השיטה הזאת לא נוחה, ולכן אנו משתמשים במפסק. מפסק הוא סוג של נתק (לא זוכרים מה זה נתק? חפשו בחוברת) שאנחנו יכולים לשלוט בו. כשמכבים את המפסק—המפסק עוצר את הזרם החשמלי במעגל, וחשמל לא זורם בו. כשמדליקים—המפסק, שעשוי מחומר מוליך, יוצר מגע חשמלי והזרם חוזר לפעול.


איפה משתמשים במפסק?

כמעט בכל מקום! בטלוויזיה, במחשב, במסך, ואפילו בתאורה—הכפתור שמדליק את האור גם הוא מפסק.


איזה סוגים של מפסקים יש?

הסוג הראשון של מפסק הוא מפסק פתוח/סגור. המפסק הזה נשאר בכל מצב שבו נציב אותו—כמו כפתור החשמל בבית. כשמכבים את החשמל, החשמל נשאר כבוי.
הסוג השני הוא לחצן. הלחצן נשאר במצב אחד כל הזמן—בד"כ סגור—ולאחר שמורידים ממנו את האצבע, הוא חוזר למצבו המקורי. משתמשים בלחצן, למשל, בתור כפתור במקלדת. כשלוחצים על אות מסוימת, נוצר מגע חשמלי לרגע, והזרם הזה מגיע למחשב ומודיע לו שלחצנו על האות הזאת. כשמורידים את האצבע, הכפתור חוזר להיות "כבוי," עד הפעם הבאה שנלחץ על האות הזאת.


ניסוי בבית:

פתחו תוכנת עיבוד תמלילים. לחצו על אות במקלדת והשאירו את הכפתור לחוץ.

מה קרה? ______________________________

למה? כי המעגל נשאר __________ ולכן הזרם _______________.



הטרנזיסטור



מה זה טרנזיסטור?לטרנזיסטור קוראים גם שער. מדוע? כי הוא מעין שער שיכול "להחליט" אם לתת לחשמל לעבור דרכו או לא.

לטרנזיסטור יש שלוש רגלים:






החשמל זורם מרגל E לרגל C. בשער עומד שומר (רגל B)
ומחליט אם לתת לחשמל לעבור. איך הוא מחליט? אם
הוא מקבל חשמל, הוא מרשה לחשמל מרגל E לעבור; אם
לא, הוא יוצר נתק, ממש כמו מפסק.

הטרנזיסטור הוא סוג של רכיב שנקרא מוליך-למחצה. המוליכים-למחצה הם אחת ההמצאות החשובות ביותר במאה העשרים, והם אפשריים תודות לגילוי שמצא שחומרים מסוימים, כגון סיליקון, מעבירים חשמל בתנאים מסוימים, אבל לא מעברים אותו בתנאים אחרים. ללא מוליכים למחצה, לא יכולנו לבנות, לדוגמא, מחשב, ולמעשה כמעט כל מכשיר מתוחכם בבית שלכם לא יכול היה לעבוד ללא טרנזיסטורים.

במעגל שלנו משמש הטרנזיסטור כדי לגרום לחלק מהנורות לפעול ולחלק אחר לא לפעול. בשיעורים הבאים נלמד איך הוא עושה זאת.


מעגל לדוגמא :טרנזיסטור ומפסק

במעגל שלפנינו, הזרם יכול להגיע מהסוללה לנורה רק אם נפעיל את המפסק.

מה יקרה אם המפסק יהיה כבוי?
הנורה________________

סרטון ההדרכה:
