מפרשית פיראט, קטמארן עם מנוע גומי

מטרה

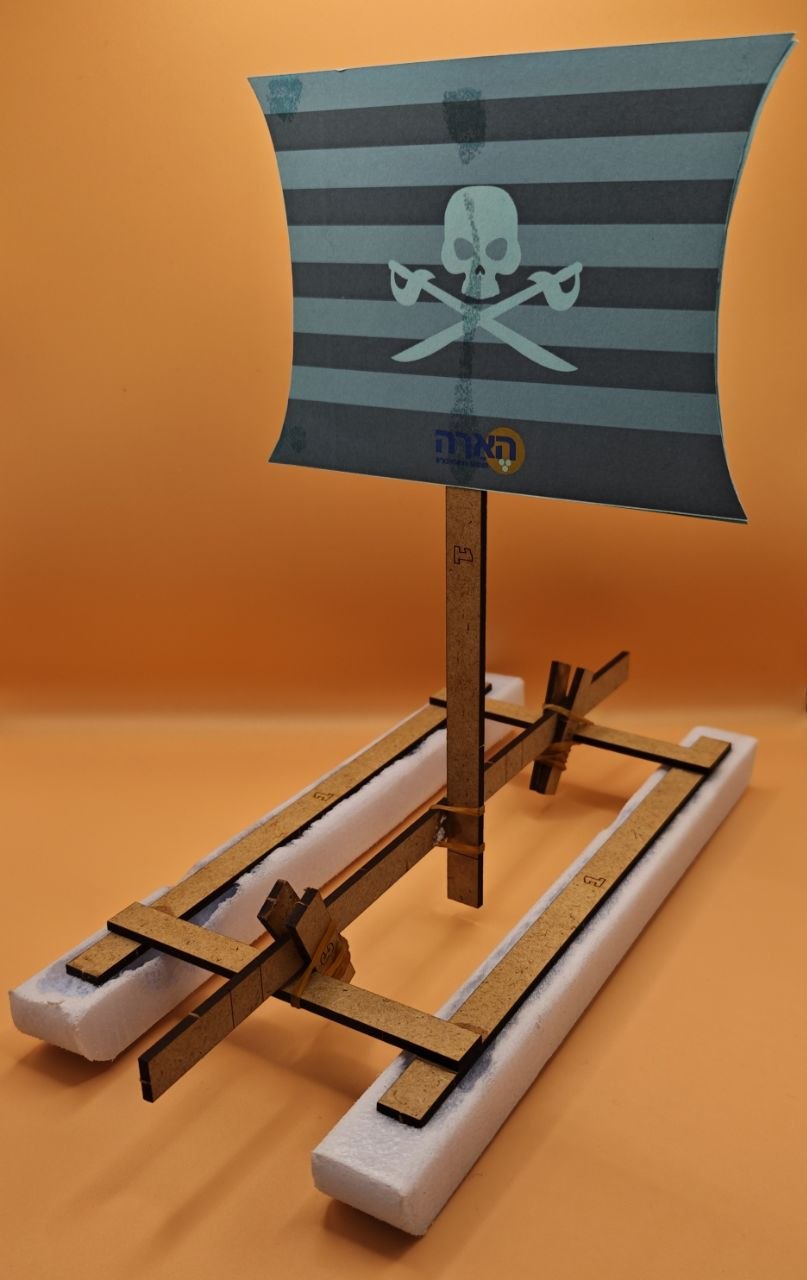

התלמידים יבנו "קטמראן", כלי שייט הבנוי משתי קורות צפות המחוברות בתא השייט.
הכלי ממנוע או לחילופין שט על ידי מפרשית. התלמידים יבנו קטמראן המבוסס על שתי אפשרויות ההנעה גם יחד : מנוע ומפרשית.
קטמראן צף במים הואיל ומתח הפנים של המים יוצר כוח הפוך בכיוונו ושווה למשקל שהקטמראן מפעיל על המים.



עבור תלמיד 1.


החלק ומידותיו תפקיד כמות
קלקר 250X25X12 מגלשים 2
קורת עץ 200X10X3 2 למגלשים,2 לכן מנוע,1 לתורן 5
קורת עץ 30X10X3 כן מנוע 2
גומיות קטנות מחברי קורות כן מנוע 2
קורת עץ 300X10X3 תושבת מנוע 1
מדחף 150 מדחף 1
רצועת גומי 650 מנוע 1
שרטוט פיראט מפרש 1

 המידות במ"מ
  • חובה להתנסות בבניית דגם אחד בטרם השיעור ולהביאו לכיתה.
  • המערך נפרש על 4 שעות אקדמאיות. בהתאם לרמת המשתתפים ניתן לפרוש זאת גם על 6 שעות אך להשתדל להימנע מכך.
 הסבר מדעי
הדגש בסירת הקאטמרן הינו על ציפה במים והנעה בעזרת מנוע פדל המנצל אנרגיה האצורה (מלשון אוצר) בגומי. למעשה  הפעלתה של סירת הפדל מתבססת על חוק הפעולה והתגובה של ניוטון, אשר  מסביר כי  "על כל כוח המופעל מגוף ראשון על גוף שני, פועל כוח, זהה בגודלו והפוך בכיוונו מהגוף השני על הראשון", בסירת הפדל נוצר חיכוך בין תנועת המדחף למים אשר יוצרים פעולה שבהמשכה תגובה המביאה לתנועת הסירה קדימה

דגשים

  1. כאמור בונים גם את המפרשית וגם את המנוע.
  2. את רצועות הקלקל ניתן לשייף (תלמידים שמסוגלים) בצורת יהלום לצורך כושר ציפה גבוהה יותר.
  3. את הקורות שתומכות את המפרשית ומחוברות בגומייה יש להדביק רק מצד אחד על מנת לאפשר למפרשית לחדור מביניהן.
  4. לתכנן עבודה מקבילה בזמן ייבוש.
  5. כן המנוע מתחבר לגוף הקטמראן באמצעות גומיות.
והנה סרטון ההדרכה
